Размеры трубок 1/4", 5/16" и 3/8": какой фитинг подходит?
Субботнее утро, новый холодильник с раздатчиком воды наконец стоит на месте. Только трубка никак не хочет входить в фитинг – на пару миллиметров толще. Значит, снова в строительный магазин. Так бывает у многих: размеры указывают в дюймах, а 1/4", 5/16" и 3/8" легко перепутать. С этим советом вы за пять минут подберёте нужный фитинг – с первого раза.
Системы обратного осмоса, фильтры воды, холодильники с раздатчиком воды и аквариумы почти всегда работают с тонкими PE-трубками и быстросъёмными фитингами. Чтобы соединение было герметичным, трубка и фитинг должны точно подходить друг к другу. Размеры указывают в дюймах, и это часто путает.

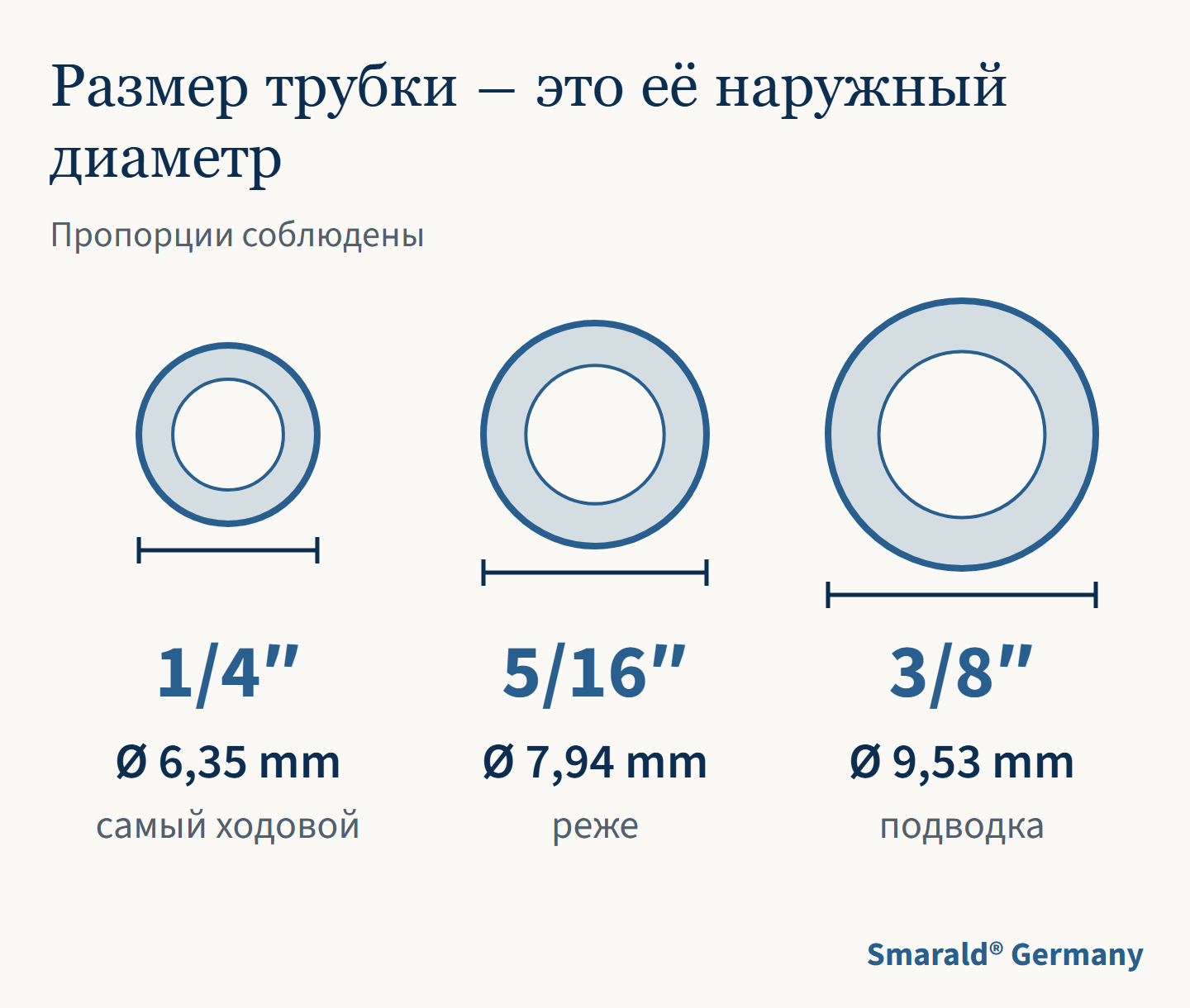

1. Размер в дюймах – это наружный диаметр
| Размер | Наружный диаметр | Типичное применение |
|---|---|---|
| 1/4" | 6,35 мм | осмос, холодильники, кулеры (самый ходовой размер) |
| 5/16" | 7,9 мм | некоторые системы осмоса и кулеры |
| 3/8" | 9,5 мм | подводка, системы с большим расходом |
Как измерить: штангенциркулем или линейкой измерьте наружный диаметр трубки. 6–6,5 мм – это 1/4", чуть меньше 8 мм – 5/16", 9–10 мм – 3/8".
Нет штангенциркуля? Сравните с карандашом – его толщина около 7 мм. Чуть тоньше карандаша: 1/4". Примерно такая же: 5/16". Заметно толще: 3/8". Если сомневаетесь, лучше измерить точно.

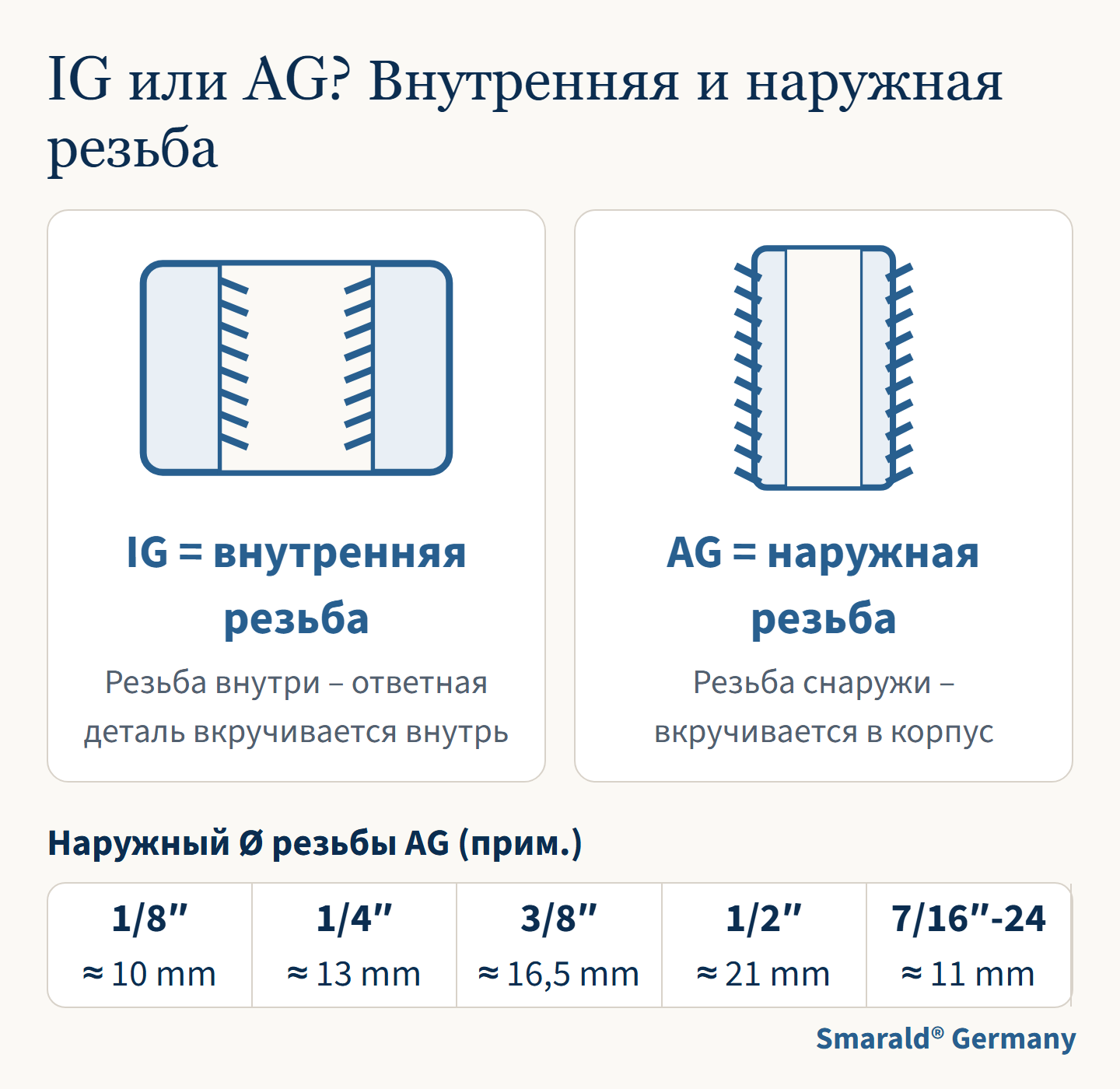

2. Резьба: IG и AG
У многих фитингов с одной стороны подключение трубки, с другой – резьба, например чтобы вкрутить его в корпус фильтра.
- IG = внутренняя резьба
- AG = наружная резьба
Обозначение «1/4" × 3/8" IG» значит: трубка 1/4" с одной стороны, внутренняя резьба 3/8" с другой. Ориентиры по наружному диаметру наружной резьбы: 1/8" ≈ 10 мм, 1/4" ≈ 13 мм, 3/8" ≈ 16,5 мм, 1/2" ≈ 21 мм. У холодильников часто резьба 7/16"-24 (≈ 11 мм).
Как запомнить: у внутренней резьбы (IG) бороздки спрятаны внутри – как у гайки. У наружной (AG) их видно снаружи – как у болта.

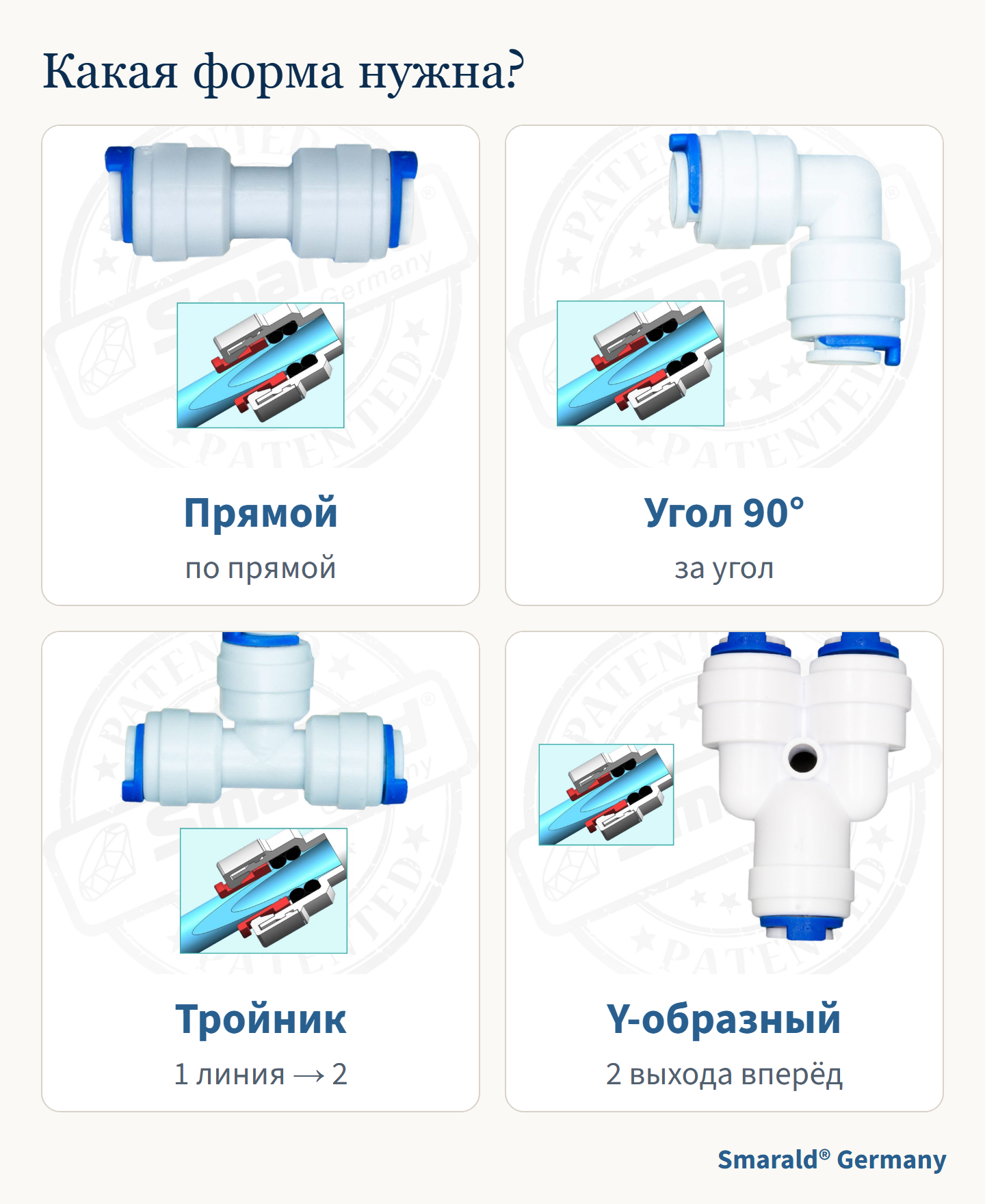

3. Какая форма нужна?
- Прямой – соединить две трубки или трубку и резьбу по одной линии
- Угол 90° – для поворотов, экономит место под мойкой
- Тройник – разделить линию на две, например на холодильник и кран
- Y-образный – как тройник, но оба выхода в одну сторону
- Переходник – например с 3/8" на 1/4"
4. Советы по монтажу
- Режьте трубку ровно труборезом – косые или смятые концы будут течь.
- Вставьте трубку с усилием до упора, затем наденьте фиксатор.
- Чтобы снять: перекройте воду, снимите фиксатор, нажмите на кольцо фитинга и вытяните трубку.
- Резьбу без уплотнительного кольца уплотняйте фум-лентой.
Три самые частые ошибки
- Измерили внутренний диаметр вместо наружного. В итоге заказывают размер меньше, чем нужно. Мерить нужно всегда снаружи.
- Трубка вставлена не до упора. Кажется, что держит, но через несколько часов начинает капать. Совет: заранее отметьте маркером на трубке глубину вставки – тогда видно, вошла ли она полностью.
- Трубку откусили кусачками. Конец становится овальным и не держит. Лучше: труборез или острый канцелярский нож, ровно и под прямым углом.
Подходящие товары в магазине: трубки PE, прямые фитинги, угловые 90°, тройники, Y-образные.
Коротко: измерьте наружный диаметр – 6,35 мм = 1/4", 7,9 мм = 5/16", 9,5 мм = 3/8". Форму фитинга выбирайте по тому, куда должна идти вода. Трубку режьте ровно и вставляйте до упора.
Не уверены, какой у вас размер? Пришлите фото с линейкой на kontakt@smarald.com – мы поможем.
