Rozmiary węży 1/4", 5/16" i 3/8": która złączka wtykowa pasuje?
Sobota rano, nowa lodówka z dystrybutorem wody wreszcie stoi na swoim miejscu. Tylko wąż za nic nie chce wejść w złączkę – o kilka milimetrów za gruby. Czyli znowu do marketu budowlanego. Wiele osób to zna, bo rozmiary podaje się w calach, a 1/4", 5/16" i 3/8" łatwo pomylić. Z tym poradnikiem w pięć minut znajdziesz właściwą złączkę – za pierwszym razem.
Systemy odwróconej osmozy, filtry wody, lodówki z dystrybutorem wody i akwaria prawie zawsze używają cienkich węży PE i złączek wtykowych. Aby połączenie było szczelne, wąż i złączka muszą dokładnie do siebie pasować. Rozmiary podaje się w calach, co często wprowadza w błąd.

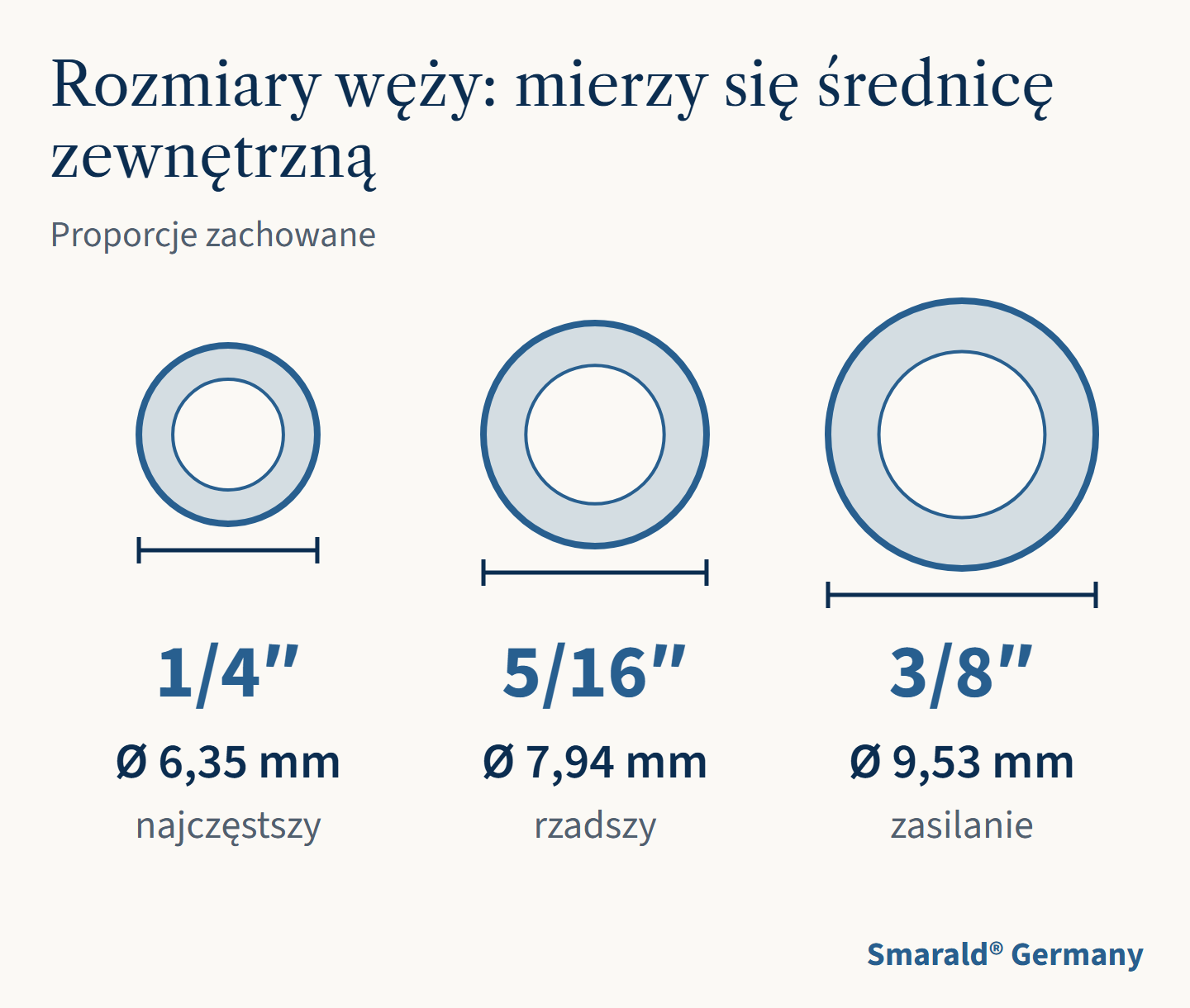

1. Rozmiar w calach to średnica zewnętrzna
| Rozmiar | Średnica zewnętrzna | Typowe zastosowanie |
|---|---|---|
| 1/4" | 6,35 mm | osmoza, lodówki, dystrybutory wody (najczęstszy rozmiar) |
| 5/16" | 7,9 mm | niektóre systemy osmozy i dystrybutory |
| 3/8" | 9,5 mm | zasilanie, instalacje o większym przepływie |
Jak zmierzyć: suwmiarką lub linijką zmierz średnicę zewnętrzną węża. 6–6,5 mm to 1/4", nieco poniżej 8 mm to 5/16", 9–10 mm to 3/8".
Nie masz suwmiarki? Porównaj z ołówkiem – ma około 7 mm grubości. Trochę cieńszy od ołówka: 1/4". Mniej więcej taki sam: 5/16". Wyraźnie grubszy: 3/8". W razie wątpliwości zmierz dokładnie.

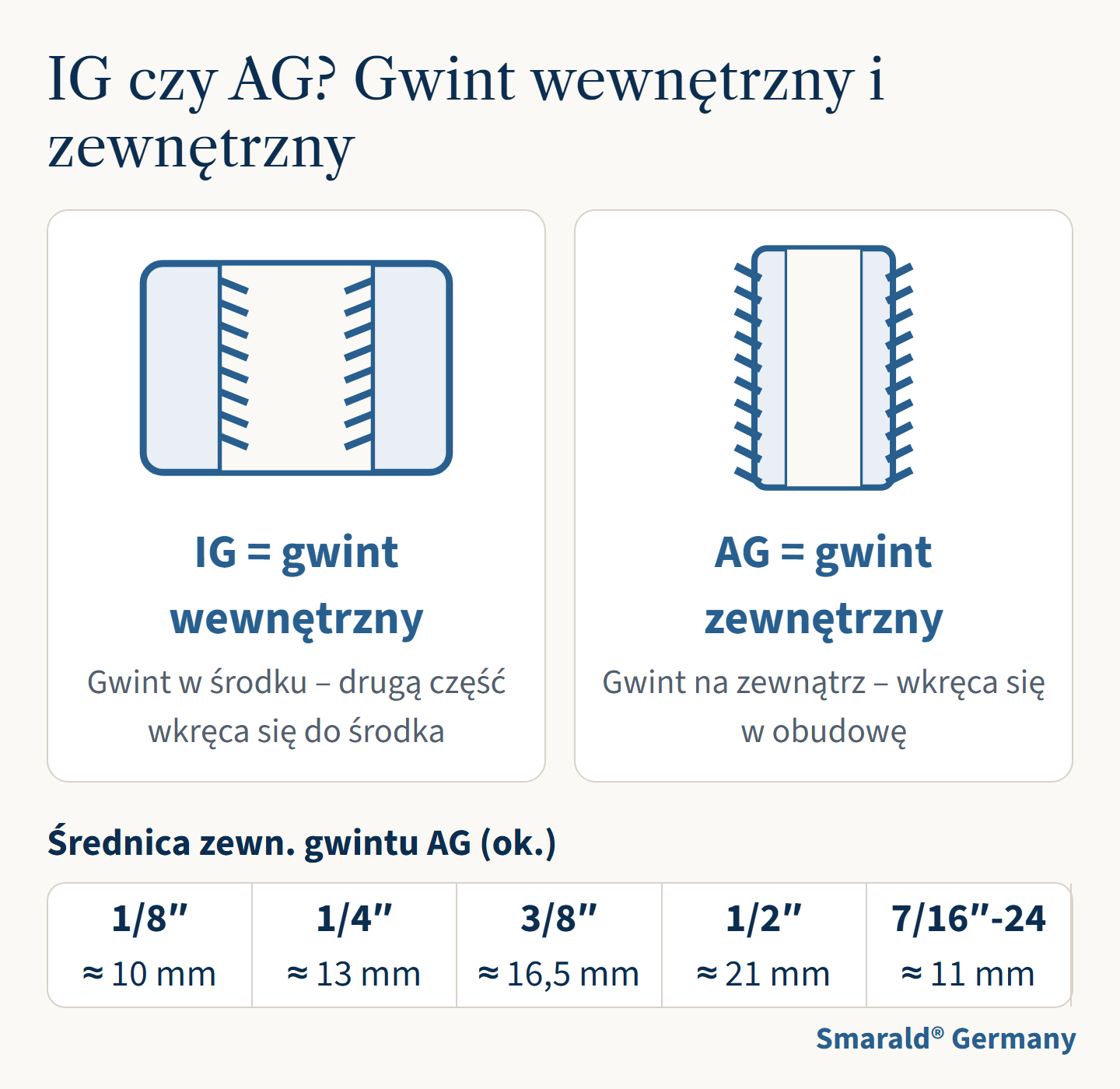

2. Gwinty: IG i AG
Wiele złączek ma z jednej strony przyłącze węża, a z drugiej gwint – np. do wkręcenia w obudowę filtra.
- IG = gwint wewnętrzny
- AG = gwint zewnętrzny
„1/4" × 3/8" IG” oznacza więc: wąż 1/4" z jednej strony, gwint wewnętrzny 3/8" z drugiej. Orientacyjna średnica zewnętrzna gwintu zewnętrznego: 1/8" ≈ 10 mm, 1/4" ≈ 13 mm, 3/8" ≈ 16,5 mm, 1/2" ≈ 21 mm. Przyłącza lodówek mają często gwint 7/16"-24 (≈ 11 mm).
Łatwo zapamiętać: przy gwincie wewnętrznym (IG) rowki chowają się w środku – jak w nakrętce. Przy gwincie zewnętrznym (AG) widać je z zewnątrz – jak na śrubie.

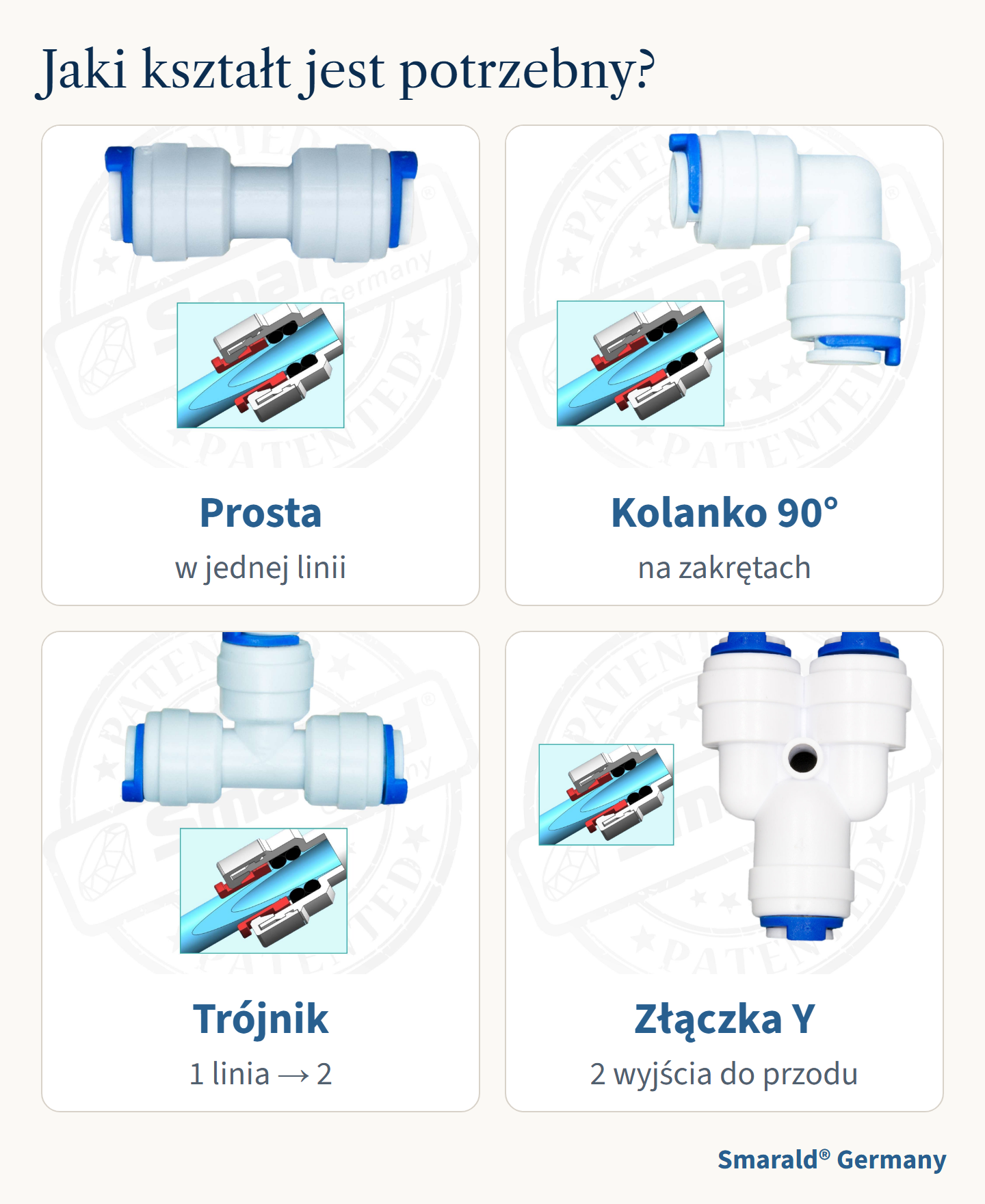

3. Jaki kształt jest potrzebny?
- Prosta – połączenie dwóch węży albo węża i gwintu w linii
- Kolanko 90° – na zakrętach, oszczędza miejsce w szafce
- Trójnik – podział jednej linii na dwie, np. do lodówki i kranu
- Złączka Y – jak trójnik, ale z oboma wyjściami w jedną stronę
- Redukcja – np. z 3/8" na 1/4"
4. Wskazówki montażowe
- Przytnij wąż prosto obcinakiem – ukośne lub zgniecione końce będą przeciekać.
- Wsuń wąż mocno do oporu, a potem załóż klips zabezpieczający.
- Demontaż: zakręć wodę, zdejmij klips, wciśnij pierścień złączki i wyciągnij wąż.
- Gwinty bez o-ringu uszczelnij taśmą teflonową.
Trzy najczęstsze błędy
- Zmierzona średnica wewnętrzna zamiast zewnętrznej. Wtedy zamawia się rozmiar za mały. Mierzy się zawsze z zewnątrz.
- Wąż niewłożony do oporu. Wydaje się, że trzyma, ale po kilku godzinach zaczyna kapać. Wskazówka: najpierw zaznacz flamastrem na wężu głębokość wsunięcia – zobaczysz, czy wszedł do końca.
- Wąż ucięty kombinerkami. Koniec robi się owalny i nie uszczelnia. Lepiej: obcinak do węży albo ostry nożyk, prosto i pod kątem prostym.
Pasujące produkty w naszym sklepie: węże PE, złączki proste, kolanka 90°, trójniki, złączki Y.
W skrócie: zmierz średnicę zewnętrzną – 6,35 mm = 1/4", 7,9 mm = 5/16", 9,5 mm = 3/8". Kształt dobierz do drogi, którą ma płynąć woda. Przytnij wąż prosto i włóż go do oporu.
Nie wiesz, jaki masz rozmiar? Wyślij nam zdjęcie z linijką na kontakt@smarald.com – chętnie pomożemy.
