Slangmaten 1/4", 5/16" en 3/8": welke insteekkoppeling past?
Zaterdagochtend: de nieuwe koelkast met waterdispenser staat eindelijk op zijn plek. Alleen wil de slang niet in de koppeling – een paar millimeter te dik. Dus nog een keer naar de bouwmarkt. Dat overkomt veel mensen, want de maten worden in inch aangegeven en 1/4", 5/16" en 3/8" lijken verwarrend veel op elkaar. Met deze gids vindt u in vijf minuten de juiste koppeling – in één keer goed.
Omgekeerde-osmose-installaties, waterfilters, koelkasten met waterdispenser en aquaria werken bijna altijd met dunne PE-slangen en insteekkoppelingen. Voor een lekvrije verbinding moeten slang en koppeling precies bij elkaar passen. De maten worden in inch opgegeven – dat zorgt vaak voor verwarring.

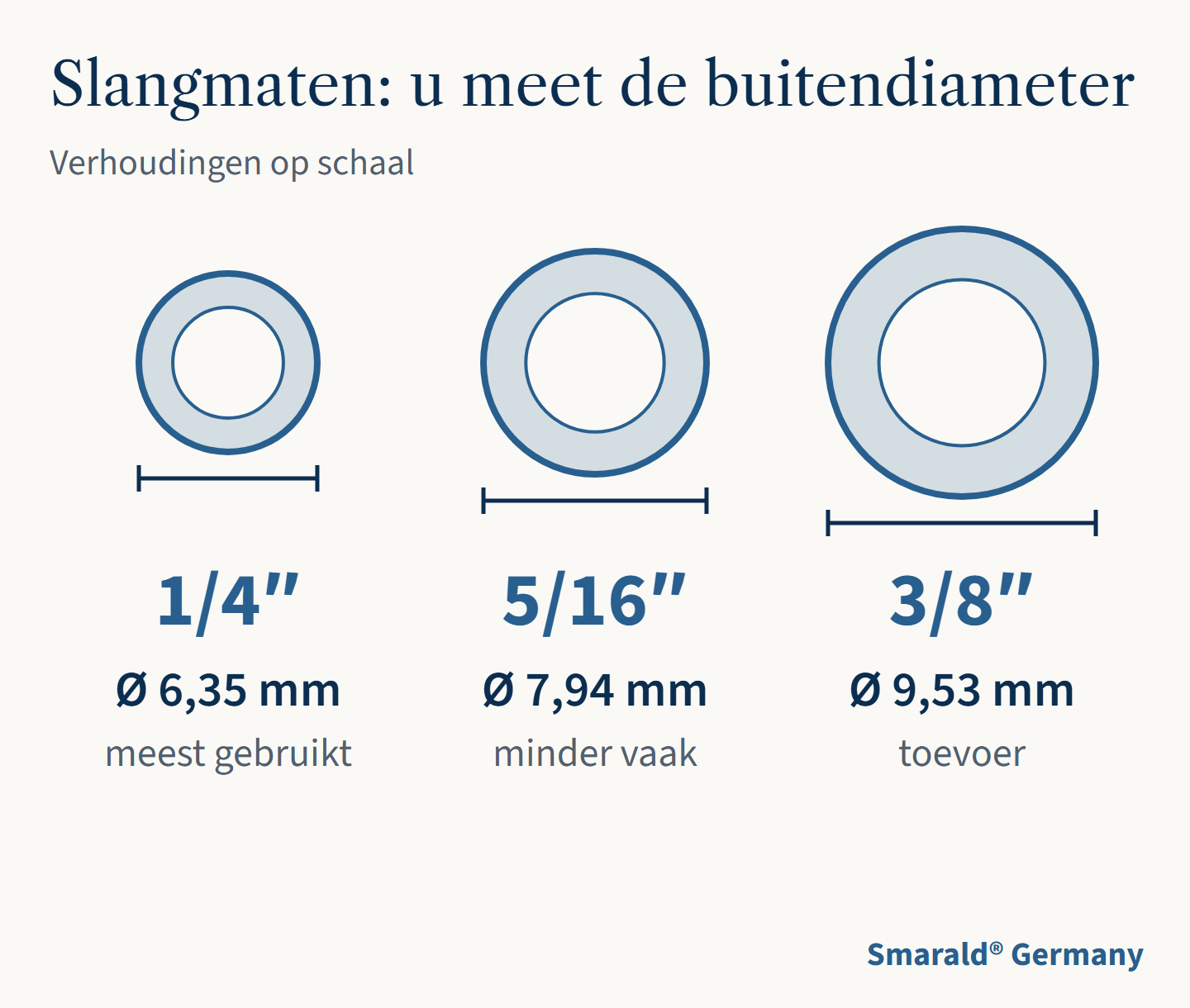

1. De inchmaat is de buitendiameter
| Maat | Buitendiameter | Typisch gebruik |
|---|---|---|
| 1/4" | 6,35 mm | osmose, koelkasten, waterdispensers (meest voorkomend) |
| 5/16" | 7,9 mm | sommige osmose-installaties en waterdispensers |
| 3/8" | 9,5 mm | toevoerleiding, installaties met hogere doorstroming |
Zo meet u: meet met een schuifmaat of liniaal de buitendiameter van de slang. 6–6,5 mm is 1/4", net onder 8 mm is 5/16", 9–10 mm is 3/8".
Geen schuifmaat bij de hand? Neem een potlood ter vergelijking, dat is ongeveer 7 mm dik. Iets dunner dan het potlood: 1/4". Ongeveer even dik: 5/16". Duidelijk dikker: 3/8". Twijfelt u, meet dan nauwkeurig.

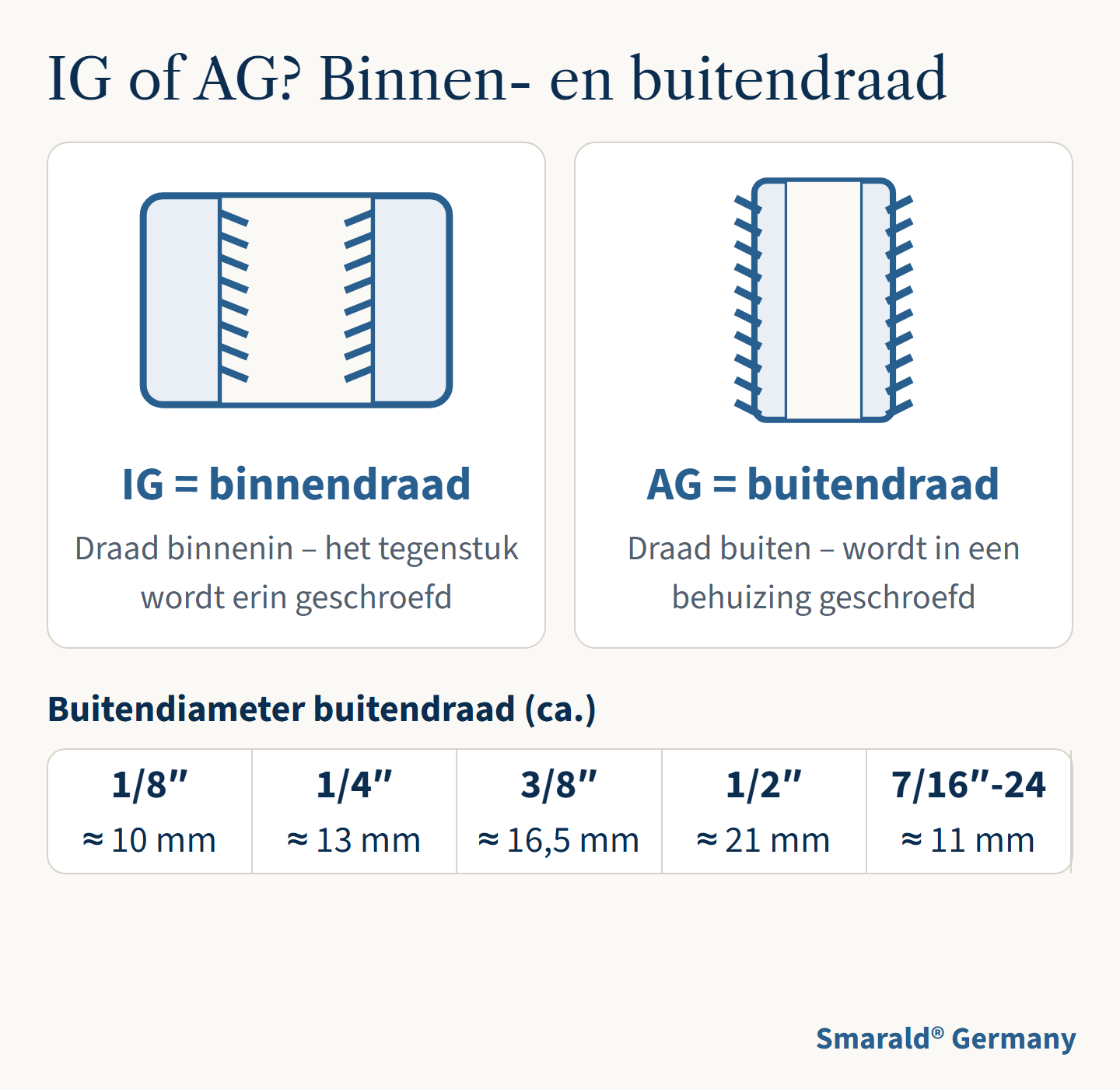

2. Schroefdraad: IG en AG
Veel koppelingen hebben aan de ene kant een slangaansluiting en aan de andere kant schroefdraad – bijvoorbeeld om in een filterbehuizing te schroeven.
- IG = binnendraad (draad aan de binnenkant)
- AG = buitendraad (draad aan de buitenkant)
„1/4" × 3/8" IG“ betekent dus: slang 1/4" aan de ene kant, binnendraad 3/8" aan de andere. Globale richtlijn voor de buitendiameter van buitendraad: 1/8" ≈ 10 mm, 1/4" ≈ 13 mm, 3/8" ≈ 16,5 mm, 1/2" ≈ 21 mm. Koelkastaansluitingen hebben vaak draad 7/16"-24 (≈ 11 mm).
Ezelsbruggetje: bij binnendraad (IG) zitten de groeven verstopt aan de binnenkant – zoals bij een moer. Bij buitendraad (AG) ziet u ze aan de buitenkant – zoals bij een schroef.

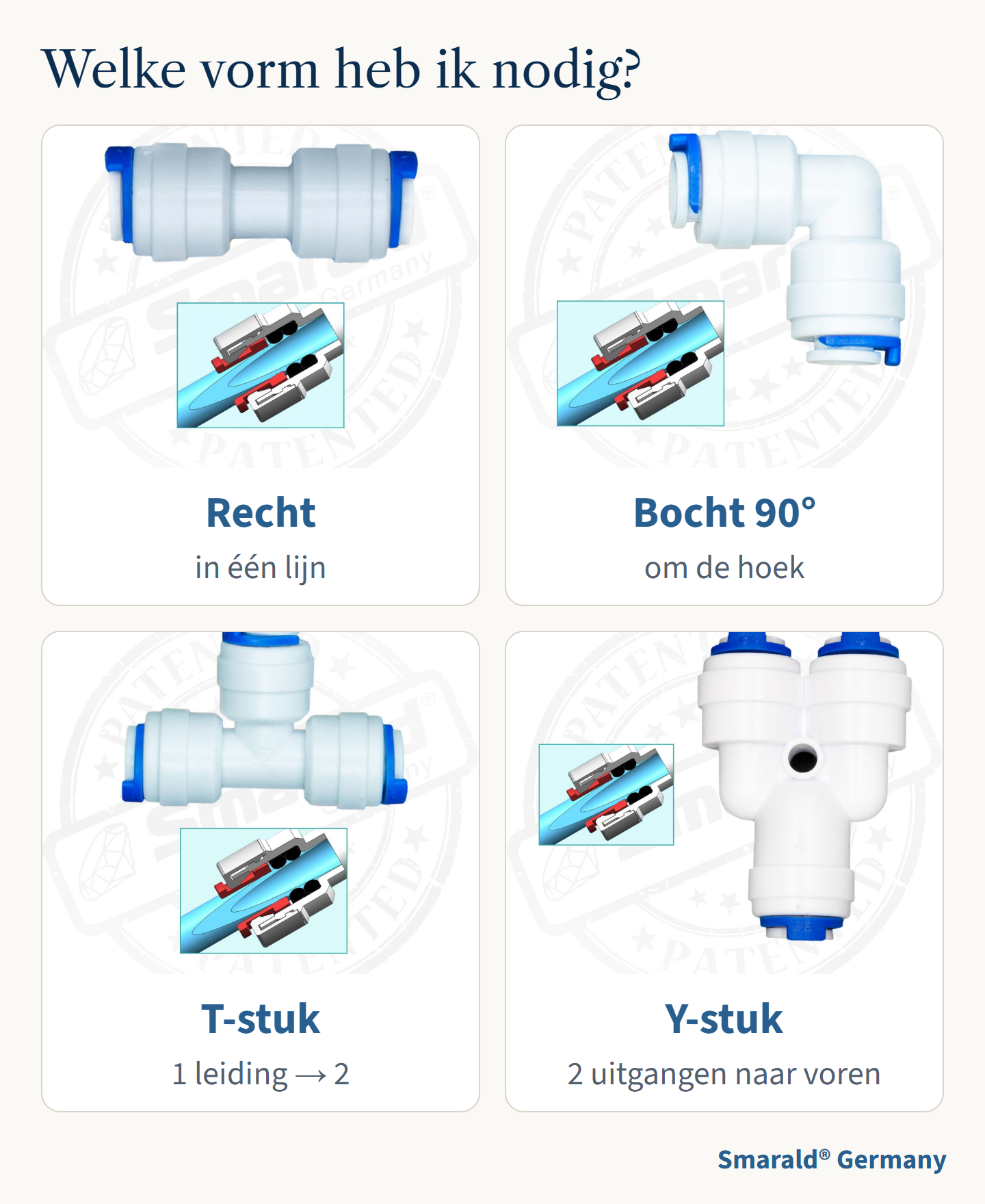

3. Welke vorm heb ik nodig?
- Recht – twee slangen, of slang en draad, in één lijn verbinden
- Bocht 90° – om hoeken, bespaart ruimte in het keukenkastje
- T-stuk – één leiding in tweeën splitsen, bijv. voor koelkast en kraan
- Y-stuk – zoals een T-stuk, maar met beide uitgangen in één richting
- Verloopstuk – bijv. van 3/8" naar 1/4"
4. Montagetips
- Snijd de slang recht af met een slangsnijder – schuine of platgedrukte uiteinden gaan lekken.
- Duw de slang stevig tot de aanslag erin en plaats dan de borgclip.
- Losmaken: water afsluiten, clip verwijderen, de ring van de koppeling indrukken en de slang eruit trekken.
- Dicht schroefdraad zonder O-ring af met teflontape.
De drie meest gemaakte fouten
- Binnen- in plaats van buitendiameter gemeten. Dan bestelt u een maat te klein. Meet altijd aan de buitenkant.
- Slang niet tot de aanslag ingestoken. Hij lijkt vast te zitten, maar gaat na een paar uur druppen. Tip: markeer vooraf de insteekdiepte met een stift op de slang – dan ziet u of hij er helemaal in zit.
- Slang met een tang afgeknipt. Het uiteinde wordt ovaal en sluit niet af. Beter: een slangsnijder of een scherp mes, recht en haaks.
Bijpassende producten in onze winkel: PE-slangen, rechte koppelingen, bochten 90°, T-stukken, Y-stukken.
Kort gezegd: meet de buitendiameter – 6,35 mm = 1/4", 7,9 mm = 5/16", 9,5 mm = 3/8". Kies de vorm op basis van de weg die het water moet afleggen. Snijd de slang recht af en steek hem tot de aanslag in.
Twijfelt u welke maat u heeft? Stuur ons een foto met liniaal naar kontakt@smarald.com – we helpen u graag.
