Misure dei tubi 1/4", 5/16" e 3/8": quale raccordo rapido scegliere?
Sabato mattina, il nuovo frigorifero con erogatore d'acqua è finalmente al suo posto. Solo che il tubo non vuole entrare nel raccordo: qualche millimetro di troppo. Di nuovo al negozio di fai da te. Capita a molti, perché le misure sono indicate in pollici e 1/4", 5/16" e 3/8" si somigliano fin troppo. Con questa guida trovate il raccordo giusto in cinque minuti, al primo colpo.
Impianti a osmosi inversa, filtri acqua, frigoriferi con distributore d'acqua e acquari usano quasi sempre tubi PE sottili e raccordi rapidi. Per un collegamento a tenuta, tubo e raccordo devono corrispondere esattamente. Le misure sono in pollici, e questo crea spesso confusione.

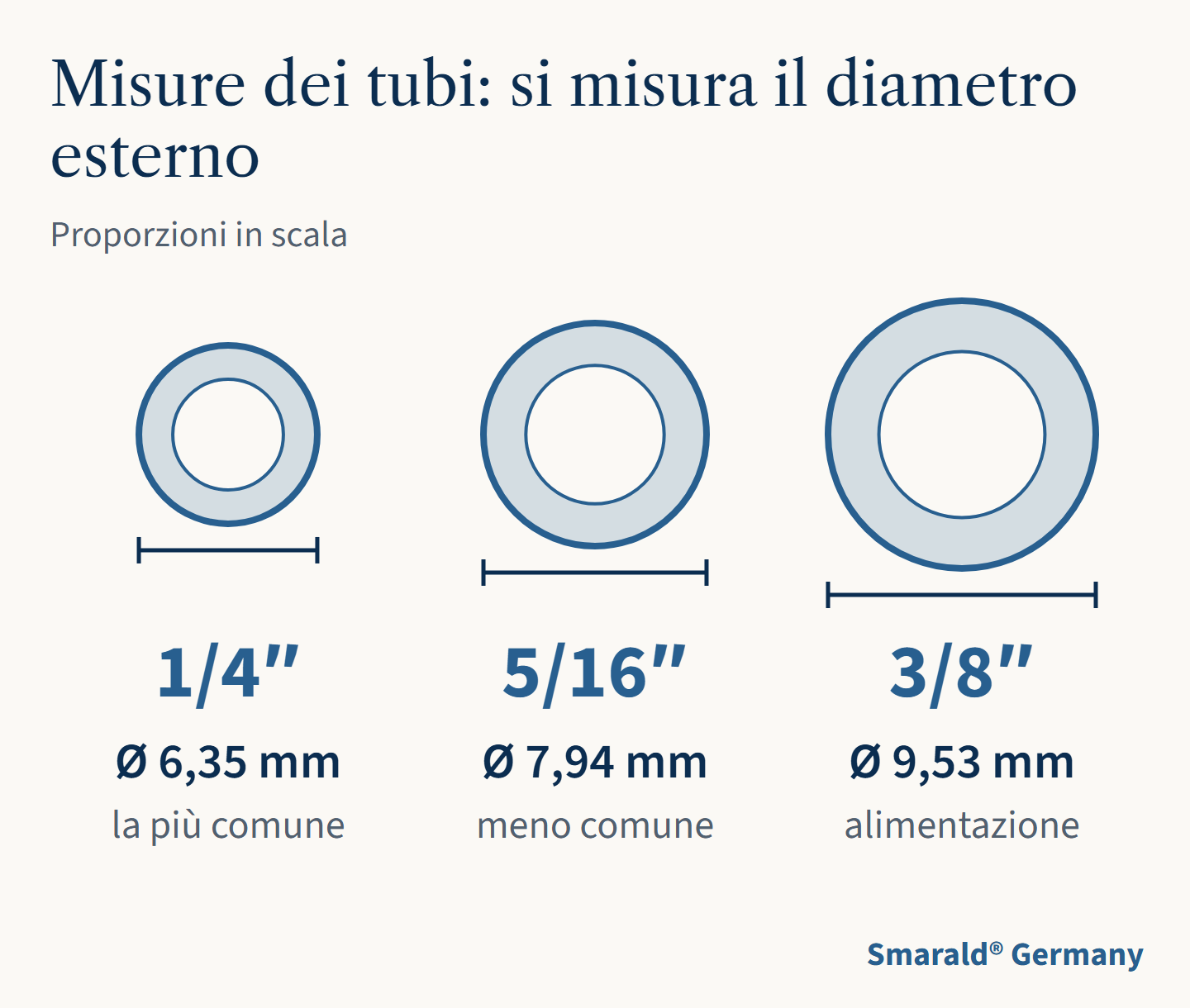

1. La misura in pollici indica il diametro esterno
| Misura | Diametro esterno | Uso tipico |
|---|---|---|
| 1/4" | 6,35 mm | osmosi, frigoriferi, distributori d'acqua (misura più comune) |
| 5/16" | 7,9 mm | alcuni impianti a osmosi e distributori |
| 3/8" | 9,5 mm | linee di alimentazione, impianti con portata maggiore |
Come misurare: misurate il diametro esterno del tubo con un calibro o un righello. 6–6,5 mm corrisponde a 1/4", poco meno di 8 mm a 5/16", 9–10 mm a 3/8".
Niente calibro a portata di mano? Usate una matita per confronto: è spessa circa 7 mm. Un po' più sottile della matita: 1/4". Più o meno uguale: 5/16". Decisamente più spesso: 3/8". Nel dubbio, misurate con precisione.

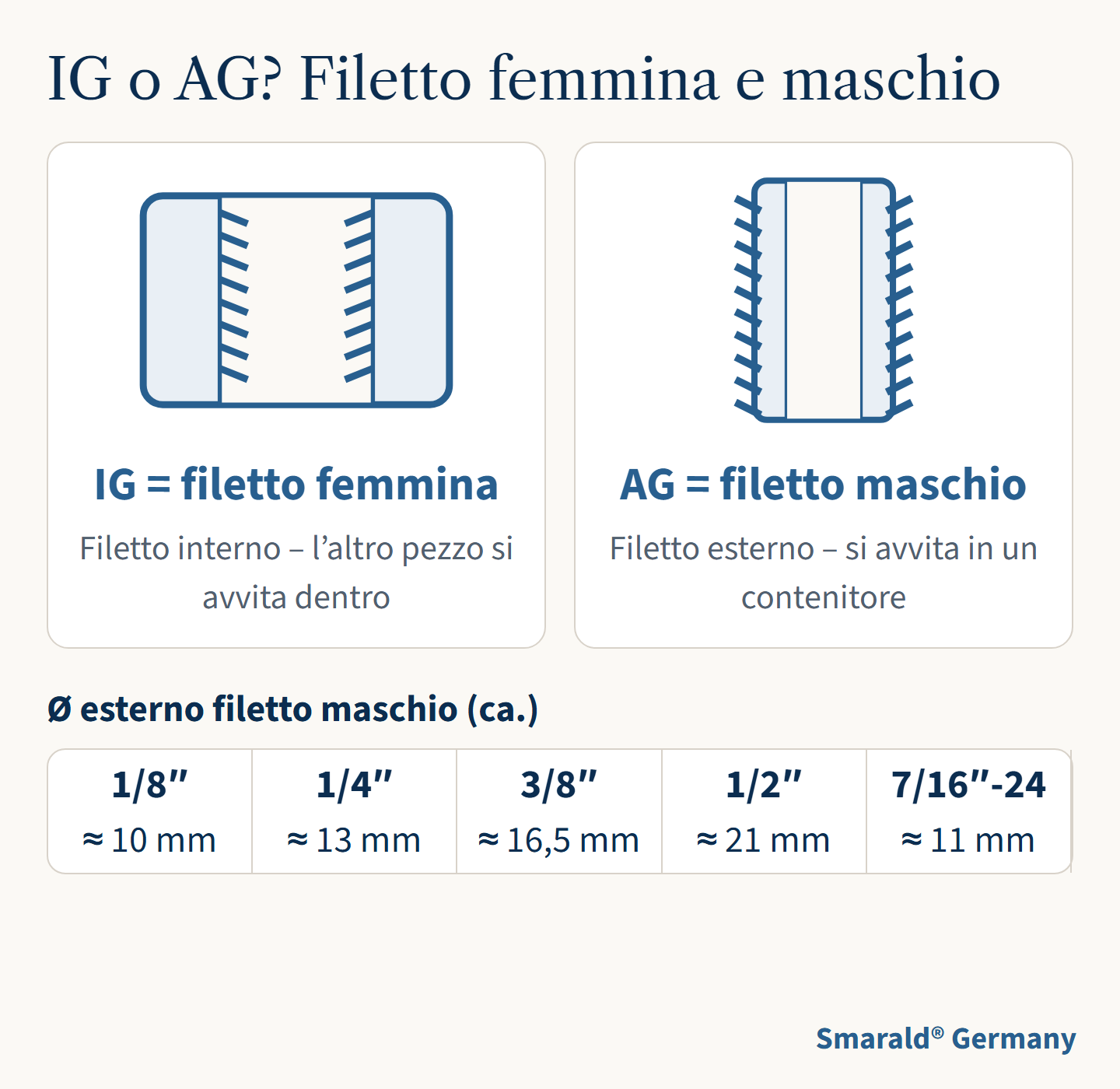

2. Filettature: IG e AG
Molti raccordi hanno da un lato l'attacco per il tubo e dall'altro una filettatura, ad esempio per avvitarli in un contenitore filtro.
- IG = filetto femmina (interno)
- AG = filetto maschio (esterno)
«1/4" × 3/8" IG» significa quindi: tubo da 1/4" da un lato, filetto femmina da 3/8" dall'altro. Riferimento indicativo per il diametro esterno di un filetto maschio: 1/8" ≈ 10 mm, 1/4" ≈ 13 mm, 3/8" ≈ 16,5 mm, 1/2" ≈ 21 mm. Gli attacchi dei frigoriferi usano spesso il filetto 7/16"-24 (≈ 11 mm).
Per ricordarlo: nel filetto femmina (IG) le scanalature sono nascoste all'interno, come in un dado. Nel filetto maschio (AG) si vedono all'esterno, come in una vite.

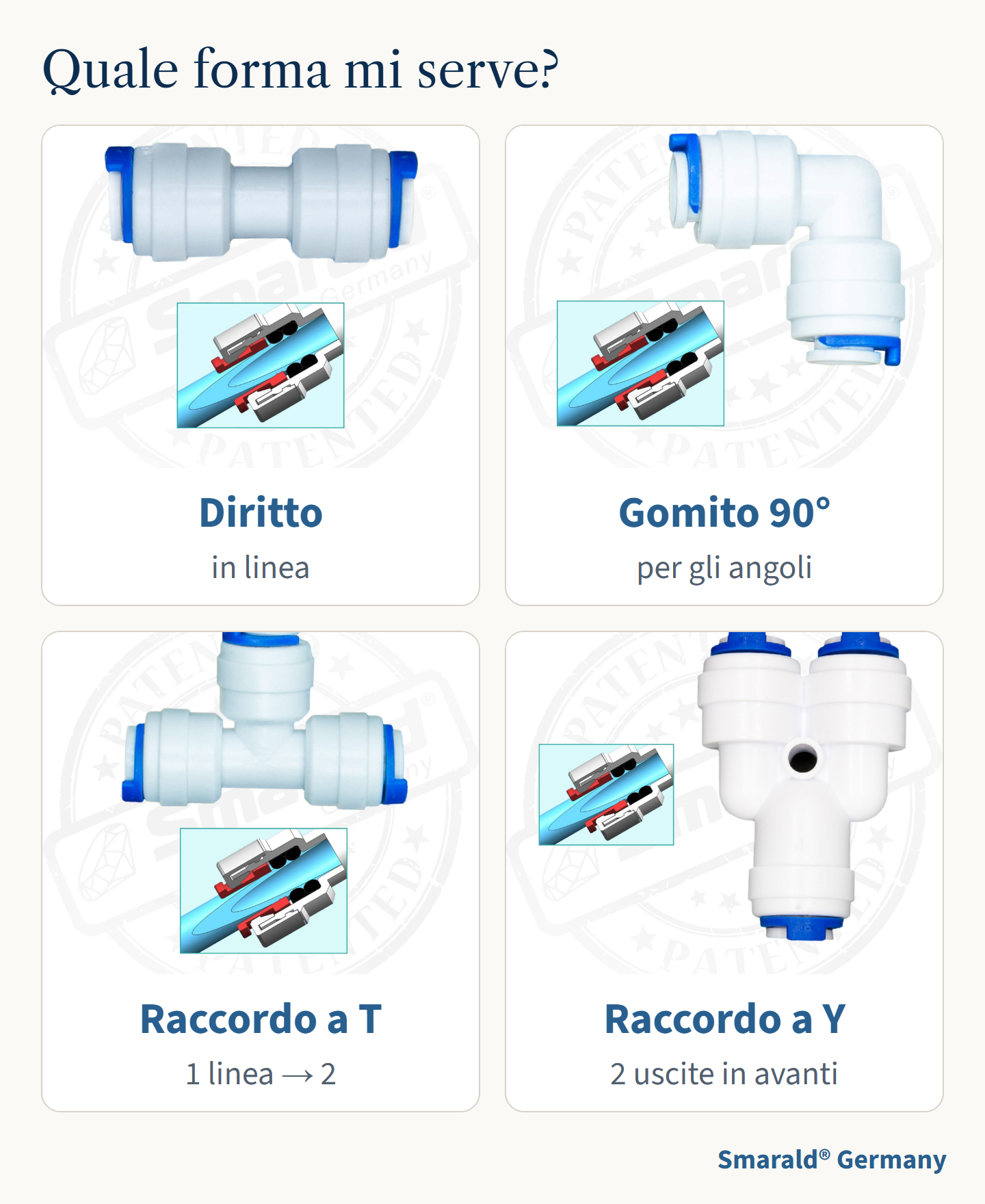

3. Quale forma mi serve?
- Diritto: collegare in linea due tubi o un tubo e un filetto
- Gomito 90°: per gli angoli, fa risparmiare spazio sotto il lavello
- Raccordo a T: dividere una linea in due, ad es. per frigorifero e rubinetto
- Raccordo a Y: come il T, ma con entrambe le uscite nella stessa direzione
- Riduzione: ad es. da 3/8" a 1/4"
4. Consigli per il montaggio
- Tagliate il tubo diritto con un tagliatubi: le estremità oblique o schiacciate perdono.
- Inserite il tubo con decisione fino in fondo, poi applicate la clip di sicurezza.
- Per smontare: chiudete l'acqua, togliete la clip, premete l'anello del raccordo ed estraete il tubo.
- Sigillate i filetti senza O-ring con nastro in PTFE.
I tre errori più comuni
- Misurare il diametro interno invece di quello esterno. Così si ordina una misura troppo piccola. Si misura sempre all'esterno.
- Tubo non inserito fino in fondo. Sembra tenere, ma dopo qualche ora gocciola. Consiglio: segnate prima con un pennarello la profondità di inserimento sul tubo, così vedete se è entrato del tutto.
- Tubo tagliato con la pinza. L'estremità diventa ovale e non tiene. Meglio: un tagliatubi o un taglierino affilato, diritto e ad angolo retto.
Prodotti adatti nel nostro negozio: tubi in PE, raccordi diritti, gomiti 90°, raccordi a T, raccordi a Y.
In breve: misurate il diametro esterno: 6,35 mm = 1/4", 7,9 mm = 5/16", 9,5 mm = 3/8". Scegliete la forma in base al percorso dell'acqua. Tagliate il tubo diritto e inseritelo fino in fondo.
Non sapete quale misura avete? Inviateci una foto con un righello a kontakt@smarald.com: vi aiutiamo volentieri.
