Tailles de tuyau 1/4", 5/16" et 3/8" : quel raccord choisir ?
Samedi matin, le nouveau réfrigérateur avec distributeur d'eau est enfin en place. Seulement, le tuyau refuse d'entrer dans le raccord – quelques millimètres de trop. Retour au magasin de bricolage. Cela arrive souvent, car les tailles sont indiquées en pouces, et 1/4", 5/16" et 3/8" se ressemblent à s'y méprendre. Avec ce guide, vous trouvez le bon raccord en cinq minutes – du premier coup.
Osmoseurs, filtres à eau, réfrigérateurs avec distributeur d'eau et aquariums utilisent presque toujours de fins tuyaux PE et des raccords instantanés. Pour une connexion étanche, tuyau et raccord doivent correspondre exactement. Les tailles sont indiquées en pouces, ce qui prête souvent à confusion.

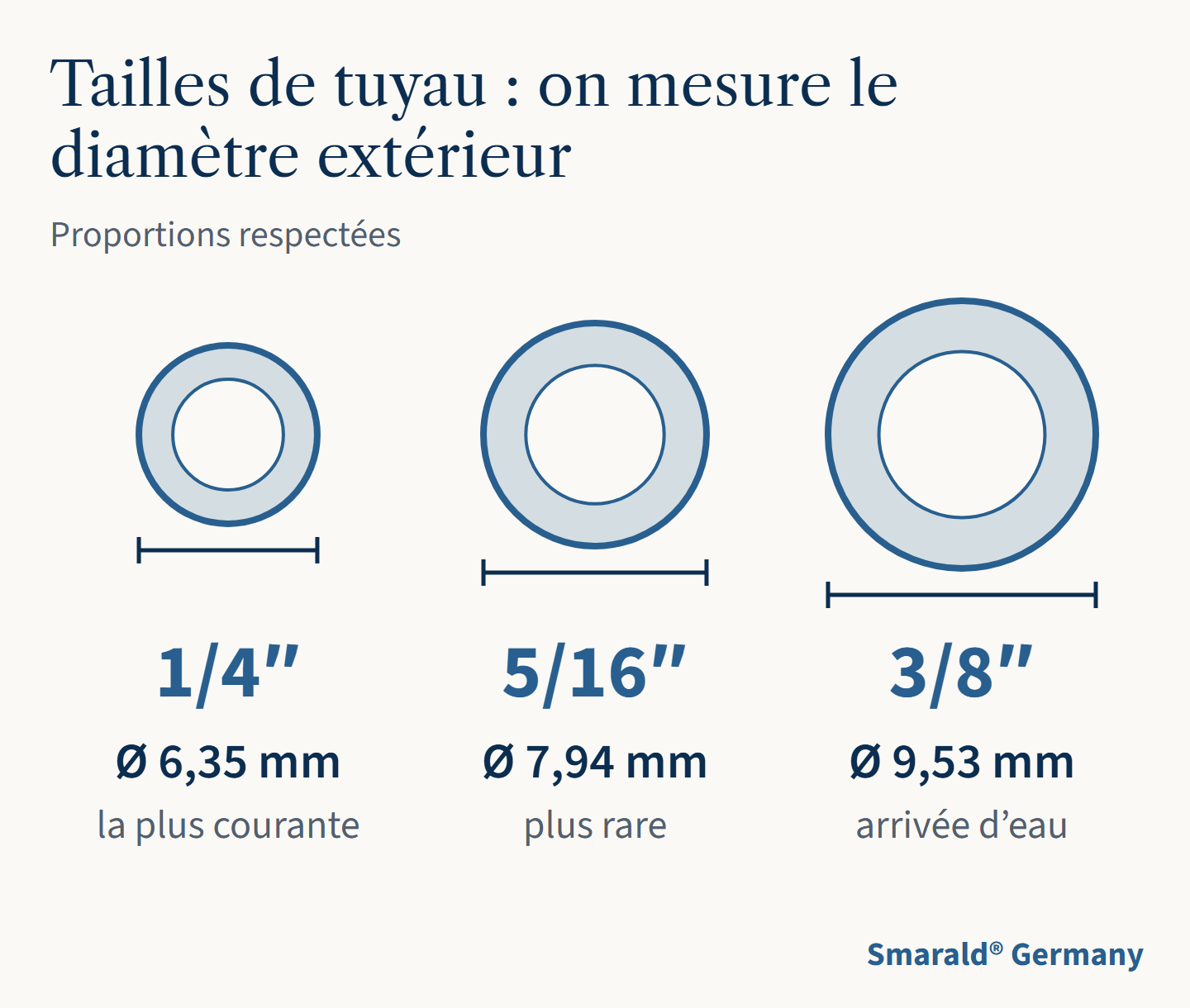

1. La taille en pouces correspond au diamètre extérieur
| Taille | Diamètre extérieur | Usage typique |
|---|---|---|
| 1/4" | 6,35 mm | osmoseurs, réfrigérateurs, fontaines à eau (taille la plus courante) |
| 5/16" | 7,9 mm | certains osmoseurs et fontaines à eau |
| 3/8" | 9,5 mm | arrivée d'eau, installations à débit élevé |
Comment mesurer : mesurez le diamètre extérieur du tuyau avec un pied à coulisse ou une règle. 6–6,5 mm = 1/4", un peu moins de 8 mm = 5/16", 9–10 mm = 3/8".
Pas de pied à coulisse sous la main ? Prenez un crayon pour comparer : il fait environ 7 mm d'épaisseur. Un peu plus fin que le crayon : 1/4". À peu près pareil : 5/16". Nettement plus épais : 3/8". En cas de doute, mesurez précisément.

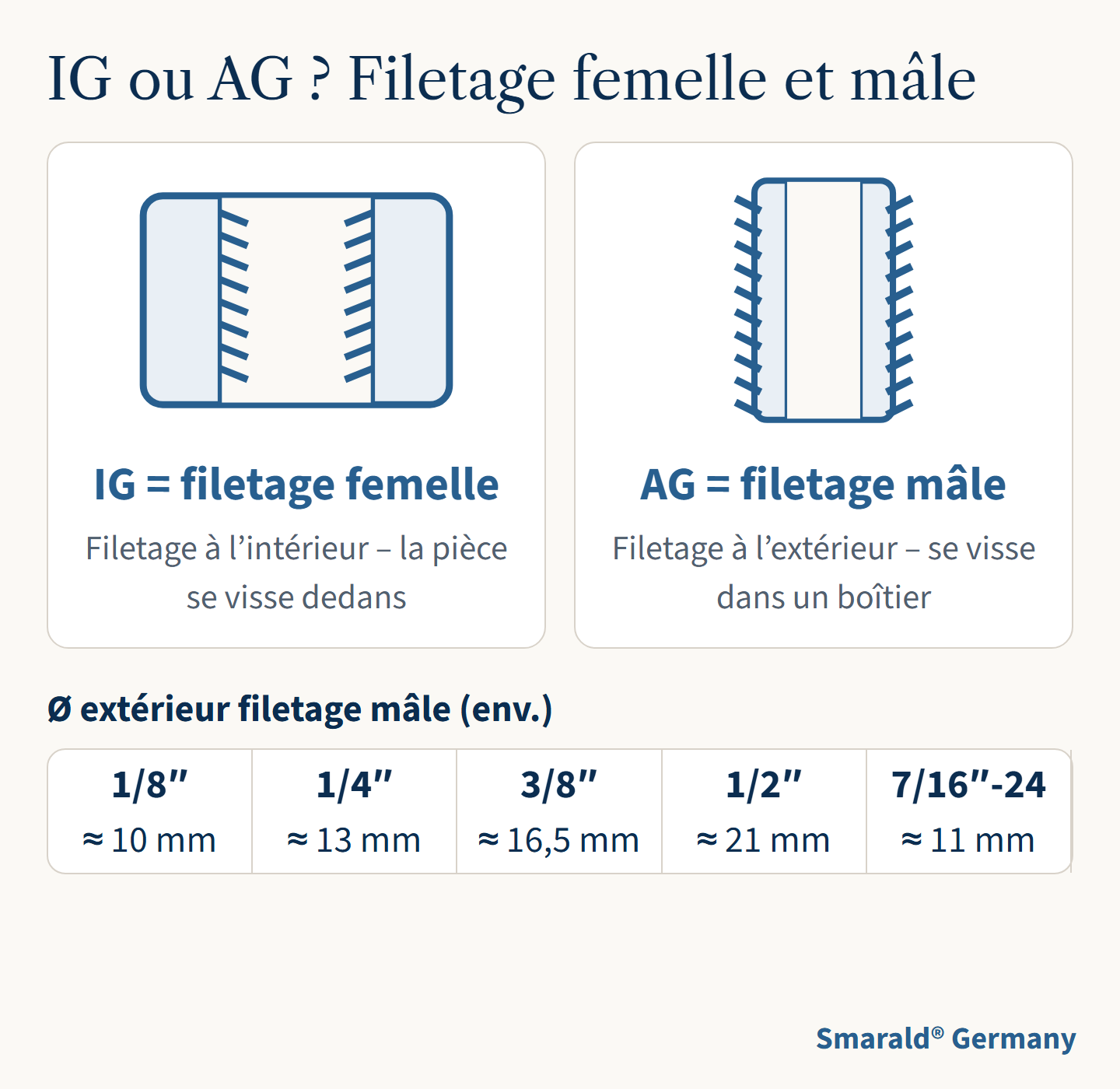

2. Filetages : IG et AG
Beaucoup de raccords ont d'un côté un raccord de tuyau et de l'autre un filetage, par exemple pour se visser dans un boîtier de filtre.
- IG = filetage femelle (à l'intérieur)
- AG = filetage mâle (à l'extérieur)
« 1/4" × 3/8" IG » signifie donc : tuyau 1/4" d'un côté, filetage femelle 3/8" de l'autre. Repère approximatif pour le diamètre extérieur d'un filetage mâle : 1/8" ≈ 10 mm, 1/4" ≈ 13 mm, 3/8" ≈ 16,5 mm, 1/2" ≈ 21 mm. Les raccords de réfrigérateur utilisent souvent le filetage 7/16"-24 (≈ 11 mm).
Moyen mnémotechnique : sur un filetage femelle (IG), les rainures sont cachées à l'intérieur – comme sur un écrou. Sur un filetage mâle (AG), on les voit à l'extérieur – comme sur une vis.

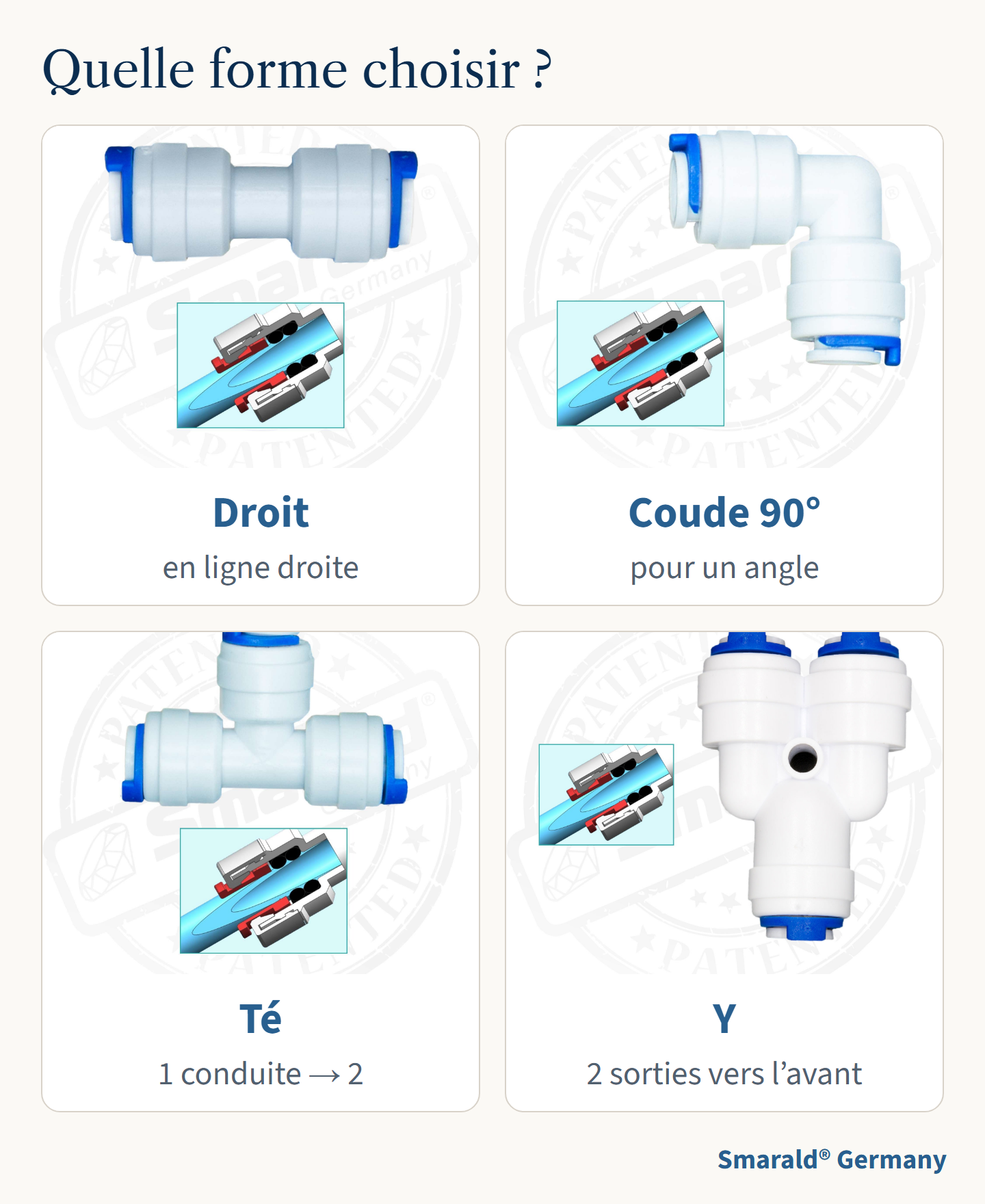

3. Quelle forme choisir ?
- Droit – relier deux tuyaux, ou un tuyau et un filetage, en ligne
- Coude 90° – pour contourner un angle, gain de place sous l'évier
- Té – diviser une conduite en deux, p. ex. pour le frigo et le robinet
- Y – comme le té, mais avec les deux sorties dans la même direction
- Réduction – p. ex. de 3/8" à 1/4"
4. Conseils de montage
- Coupez le tuyau droit avec un coupe-tube : les extrémités en biais ou écrasées fuient.
- Enfoncez fermement le tuyau jusqu'en butée, puis posez le clip de sécurité.
- Pour démonter : coupez l'eau, retirez le clip, enfoncez la bague du raccord et tirez le tuyau.
- Étanchez les filetages sans joint torique avec du ruban PTFE.
Les trois erreurs les plus fréquentes
- Mesurer le diamètre intérieur au lieu de l'extérieur. On commande alors une taille trop petite. On mesure toujours à l'extérieur.
- Tuyau pas enfoncé jusqu'en butée. Il semble tenir, mais goutte au bout de quelques heures. Astuce : marquez d'abord la profondeur d'insertion au stylo sur le tuyau – vous verrez s'il est bien enfoncé.
- Tuyau coupé à la pince. L'extrémité devient ovale et n'est plus étanche. Mieux : un coupe-tube ou un cutter bien aiguisé, droit et à angle droit.
Produits adaptés dans notre boutique : tuyaux PE, raccords droits, coudes 90°, tés, raccords Y.
En bref : mesurez le diamètre extérieur – 6,35 mm = 1/4", 7,9 mm = 5/16", 9,5 mm = 3/8". Choisissez la forme selon le chemin que l'eau doit prendre. Coupez le tuyau droit et enfoncez-le jusqu'en butée.
Vous ne savez pas quelle taille vous avez ? Envoyez-nous une photo avec une règle à kontakt@smarald.com – nous vous aidons volontiers.
