Medidas de tubo 1/4", 5/16" y 3/8": ¿qué conector rápido encaja?
Sábado por la mañana: el nuevo frigorífico con dispensador de agua por fin está en su sitio. Solo que el tubo no entra en el conector: unos milímetros demasiado grueso. Otra vez a la tienda de bricolaje. Les pasa a muchos, porque las medidas se indican en pulgadas, y 1/4", 5/16" y 3/8" se parecen demasiado. Con esta guía encontrará el conector adecuado en cinco minutos, a la primera.
Los sistemas de ósmosis inversa, filtros de agua, frigoríficos con dispensador y acuarios usan casi siempre tubos PE finos y conectores rápidos. Para que no haya fugas, tubo y conector deben coincidir exactamente. Las medidas se indican en pulgadas, lo que a menudo causa confusión.

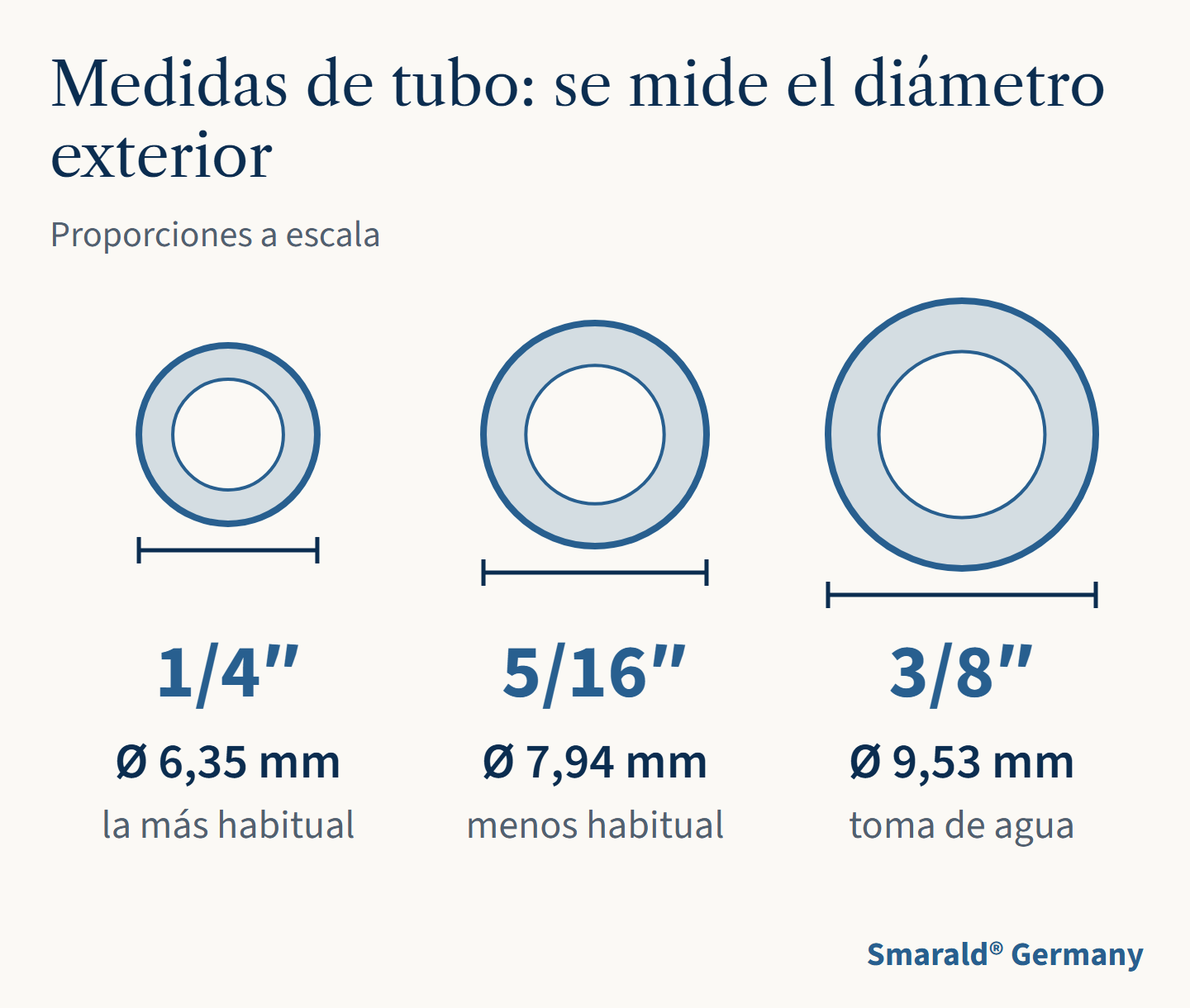

1. La medida en pulgadas es el diámetro exterior
| Medida | Diámetro exterior | Uso típico |
|---|---|---|
| 1/4" | 6,35 mm | ósmosis, frigoríficos, dispensadores (la más habitual) |
| 5/16" | 7,9 mm | algunos sistemas de ósmosis y dispensadores |
| 3/8" | 9,5 mm | tomas de agua, sistemas con mayor caudal |
Cómo medir: mida el diámetro exterior del tubo con un calibre o una regla. 6–6,5 mm corresponde a 1/4", algo menos de 8 mm a 5/16", 9–10 mm a 3/8".
¿No tiene calibre a mano? Use un lápiz para comparar: mide unos 7 mm de grosor. Algo más fino que el lápiz: 1/4". Más o menos igual: 5/16". Claramente más grueso: 3/8". Si tiene dudas, mida con precisión.

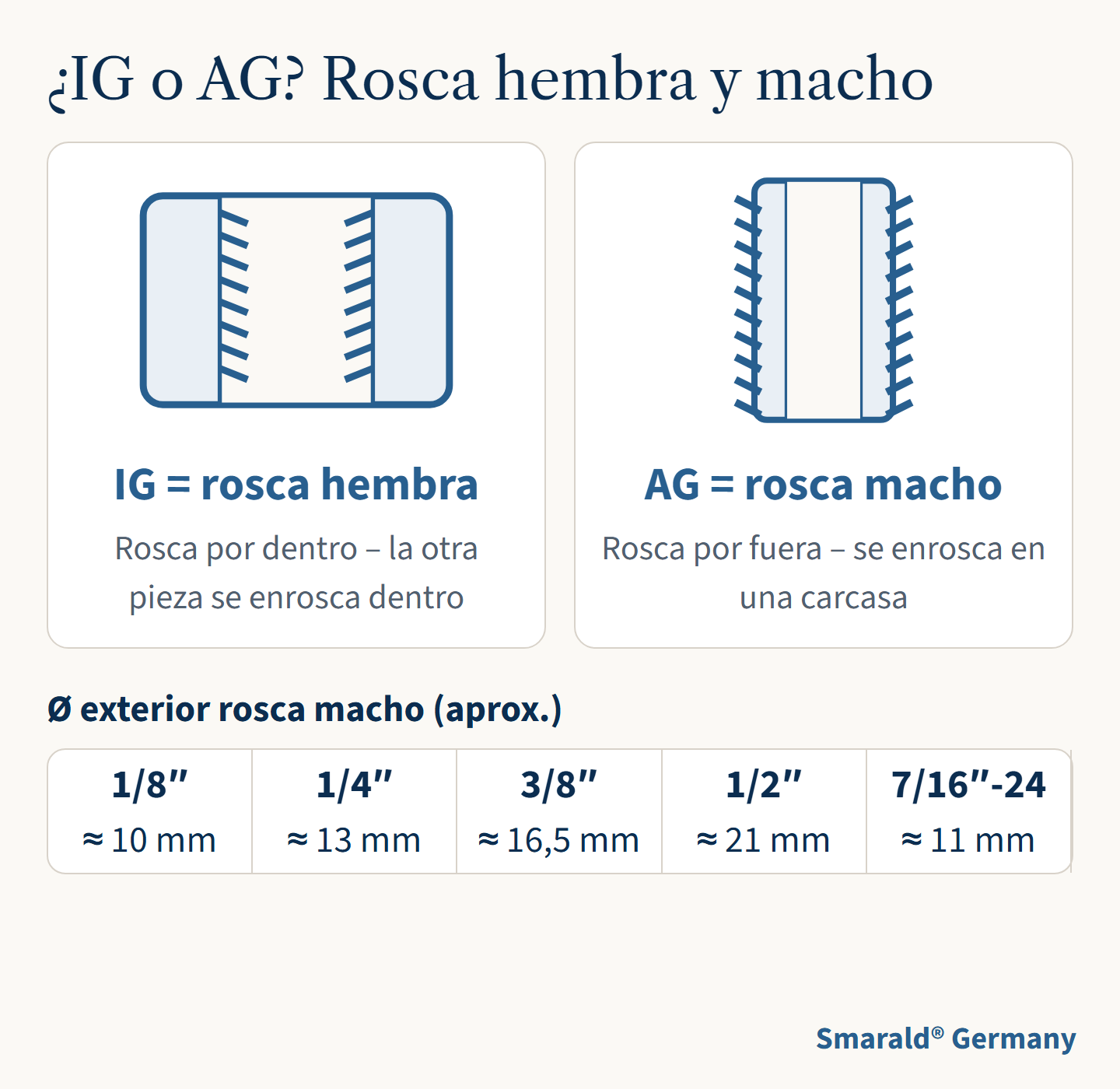

2. Roscas: IG y AG
Muchos conectores tienen en un lado la conexión del tubo y en el otro una rosca, por ejemplo para enroscarlos en una carcasa de filtro.
- IG = rosca hembra (por dentro)
- AG = rosca macho (por fuera)
«1/4" × 3/8" IG» significa: tubo de 1/4" en un lado y rosca hembra de 3/8" en el otro. Orientación aproximada del diámetro exterior de una rosca macho: 1/8" ≈ 10 mm, 1/4" ≈ 13 mm, 3/8" ≈ 16,5 mm, 1/2" ≈ 21 mm. Las conexiones de frigorífico suelen usar la rosca 7/16"-24 (≈ 11 mm).
Truco para recordarlo: en la rosca hembra (IG) las estrías se esconden dentro, como en una tuerca. En la rosca macho (AG) se ven por fuera, como en un tornillo.

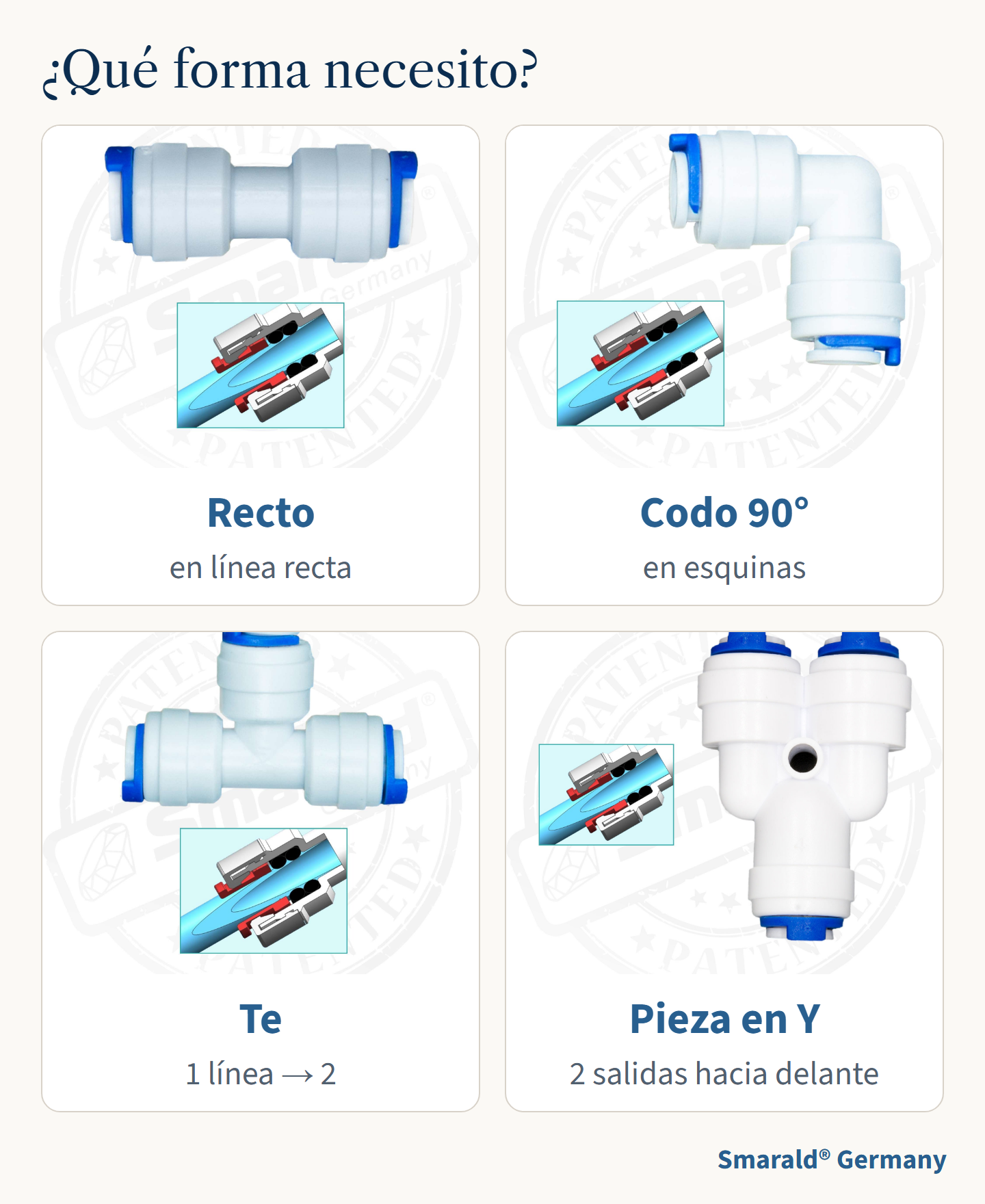

3. ¿Qué forma necesito?
- Recto: unir dos tubos, o tubo y rosca, en línea
- Codo de 90°: para esquinas, ahorra espacio bajo el fregadero
- Te: dividir una línea en dos, p. ej. para frigorífico y grifo
- Pieza en Y: como la te, pero con ambas salidas en la misma dirección
- Reducción: p. ej. de 3/8" a 1/4"
4. Consejos de montaje
- Corte el tubo recto con un cortatubos: los extremos inclinados o aplastados pierden agua.
- Introduzca el tubo con firmeza hasta el tope y coloque el clip de seguridad.
- Para soltar: cierre el agua, quite el clip, presione el anillo del conector y saque el tubo.
- Selle las roscas sin junta tórica con cinta de teflón.
Los tres errores más frecuentes
- Medir el diámetro interior en lugar del exterior. Así se pide una medida demasiado pequeña. Siempre se mide por fuera.
- Tubo no introducido hasta el tope. Parece que aguanta, pero gotea al cabo de unas horas. Consejo: marque antes con un rotulador la profundidad de inserción en el tubo; así verá si ha entrado del todo.
- Tubo cortado con alicates. El extremo queda ovalado y no sella. Mejor: un cortatubos o un cúter afilado, recto y en ángulo recto.
Productos relacionados en nuestra tienda: tubos de PE, racores rectos, codos de 90°, tes, piezas en Y.
En resumen: mida el diámetro exterior: 6,35 mm = 1/4", 7,9 mm = 5/16", 9,5 mm = 3/8". Elija la forma según el recorrido del agua. Corte el tubo recto e introdúzcalo hasta el tope.
¿No sabe qué medida tiene? Envíenos una foto con una regla a kontakt@smarald.com: le ayudamos con gusto.
