Quick&Easy Steckverbinder richtig montieren und lösen

Der Filter ist ausgepackt, der Schlauch liegt bereit – und dann die Frage: Muss man da schrauben, kleben, pressen? Nichts davon. Quick&Easy Steckverbinder funktionieren nach dem Prinzip „einstecken und fertig“. Damit die Verbindung jahrelang dicht bleibt, kommt es aber auf ein paar Handgriffe an.

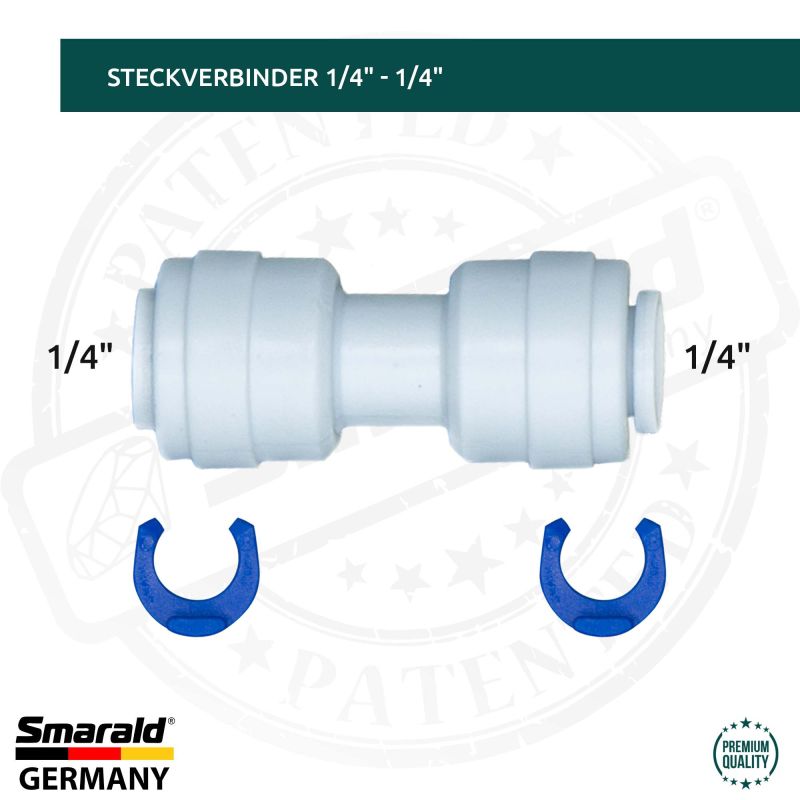

So ist ein Steckverbinder aufgebaut

In jeder Schlauchöffnung sitzen vier kleine Metallkrallen und eine innenliegende Dichtung. Die Krallen halten den Schlauch fest, die Dichtung macht die Verbindung dicht. Außen sehen Sie einen weißen Ring zum Lösen und einen blauen Sicherungsclip gegen versehentliches Lösen. Die Verbinder sind für 2–45 °C und bis 15 bar ausgelegt.

Montage in vier Schritten

Wasser abstellen und den Druck ablassen, zum Beispiel durch Öffnen eines Hahns.
Den Schlauch mit einem Schlauchschneider oder scharfen Cutter gerade abschneiden. Das Ende muss rund und sauber sein.
Den blauen Clip abnehmen und den Schlauch kräftig bis zum Anschlag in die Öffnung schieben.
Den blauen Clip wieder zwischen Ring und Gehäuse aufstecken. Wasser langsam aufdrehen und die Verbindung auf Tropfen prüfen.

Tipp: Markieren Sie vor dem Einstecken die Einstecktiefe mit einem Stift am Schlauch. So sehen Sie auf einen Blick, ob er ganz drin ist.

Gewinde richtig abdichten

Viele Verbinder haben auf einer Seite ein Gewinde. Ist dort kein O-Ring, wickeln Sie 3–5 Lagen Teflonband in Einschraubrichtung auf das Gewinde. Dann handfest einschrauben – Kunststoffgewinde nicht mit Gewalt überdrehen. Verbinder mit Innengewindedichtung brauchen kein Teflonband.

Schlauch wieder lösen

Wasser abstellen und Druck ablassen.
Den blauen Clip abziehen.
Den weißen Ring gleichmäßig in den Verbinder drücken und gedrückt halten.
Den Schlauch bei gedrücktem Ring herausziehen.

Bevor Sie den Schlauch wieder einstecken, kürzen Sie ihn um etwa 1 cm: Die Krallen hinterlassen Spuren, an denen es später undicht werden kann.

Die häufigsten Fehler

Am Schlauch gezogen, ohne den Ring zu drücken. Je stärker man zieht, desto fester greifen die Krallen.
Ring schief gedrückt. Dann klemmt eine Seite weiter. Den Ring gerade und gleichmäßig eindrücken.
Clip vergessen. Die Verbindung hält zwar, aber ein Stoß gegen den Ring kann sie lösen.
Zerkratztes oder geknicktes Schlauchende verwendet. Lieber ein Stück abschneiden.

Kurz gesagt: Gerade schneiden, bis zum Anschlag einstecken, Clip drauf. Zum Lösen: Wasser ab, Clip weg, Ring gleichmäßig drücken, Schlauch ziehen – und vor dem Wiedereinstecken ein kurzes Stück abschneiden.

Welcher Verbinder passt zu Ihrem Schlauch? Das erklärt unser Ratgeber zu den Schlauchgrößen 1/4", 5/16" und 3/8".
