Schlauchgrößen 1/4", 5/16" und 3/8": Welcher Steckverbinder passt?

Samstagvormittag, der neue Kühlschrank mit Wasserspender steht endlich an seinem Platz. Nur der Schlauch will einfach nicht in den Verbinder – ein paar Millimeter zu dick. Also noch einmal in den Baumarkt. So geht es vielen, denn die Größen werden in Zoll angegeben, und 1/4", 5/16" und 3/8" sehen sich zum Verwechseln ähnlich. Mit diesem Ratgeber finden Sie in fünf Minuten den passenden Verbinder – beim ersten Versuch.

Umkehrosmoseanlagen, Wasserfilter, Kühlschränke mit Wasserspender und Aquarien arbeiten fast immer mit dünnen PE-Schläuchen und Steckverbindern. Damit alles dicht ist, müssen Schlauch und Verbinder genau zusammenpassen. Die Größen werden in Zoll angegeben – das sorgt oft für Verwirrung.

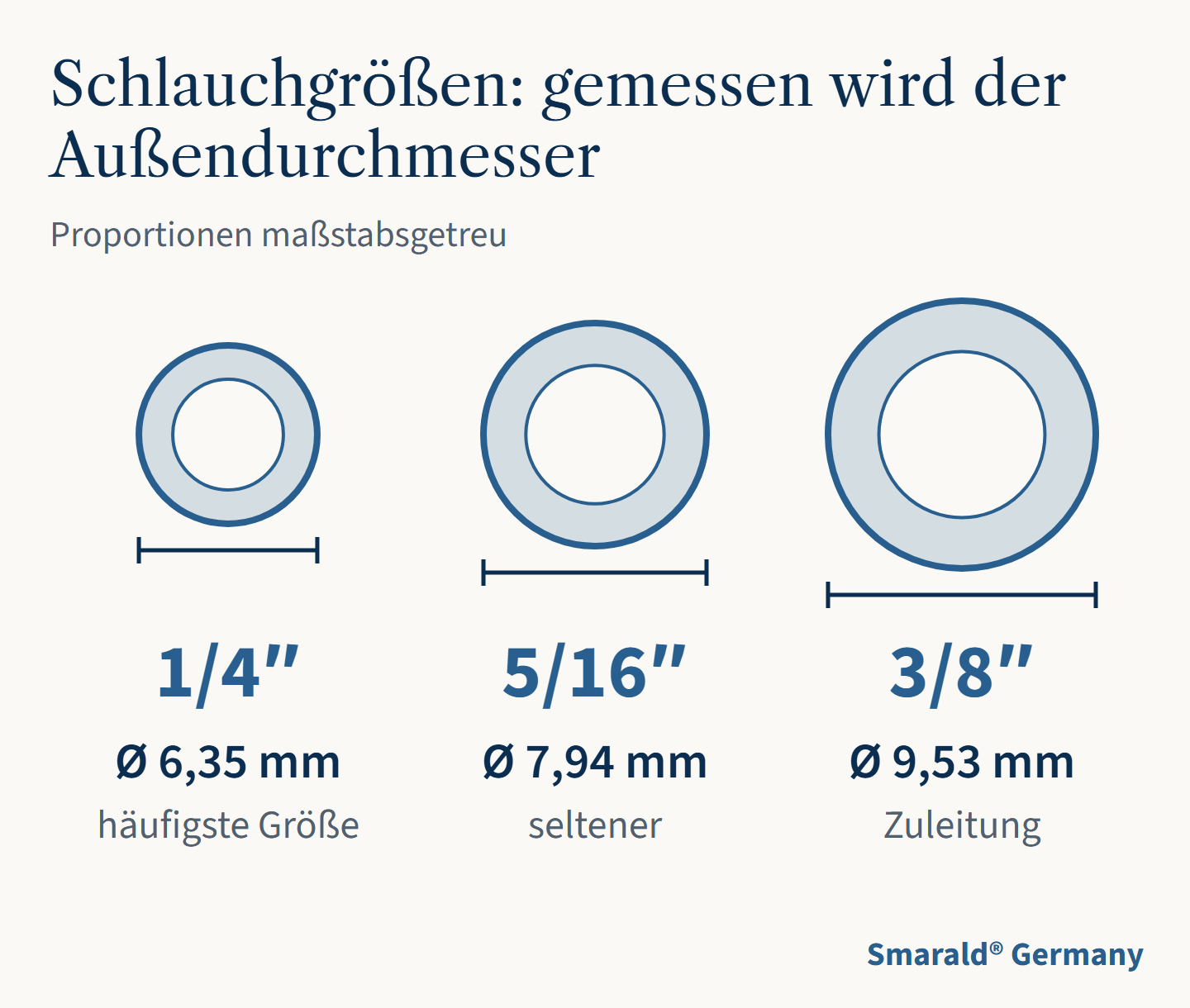

1. Die Zoll-Angabe bezieht sich auf den Außendurchmesser

So messen Sie: Mit einem Messschieber oder Lineal den Außendurchmesser des Schlauchs messen. 6–6,5 mm entspricht 1/4", knapp 8 mm entspricht 5/16", 9–10 mm entspricht 3/8".

Kein Messschieber zur Hand? Nehmen Sie einen Bleistift zum Vergleich, er ist etwa 7 mm dick. Etwas dünner als der Bleistift: 1/4". Etwa gleich dick: 5/16". Deutlich dicker: 3/8". Im Zweifel lieber genau messen.

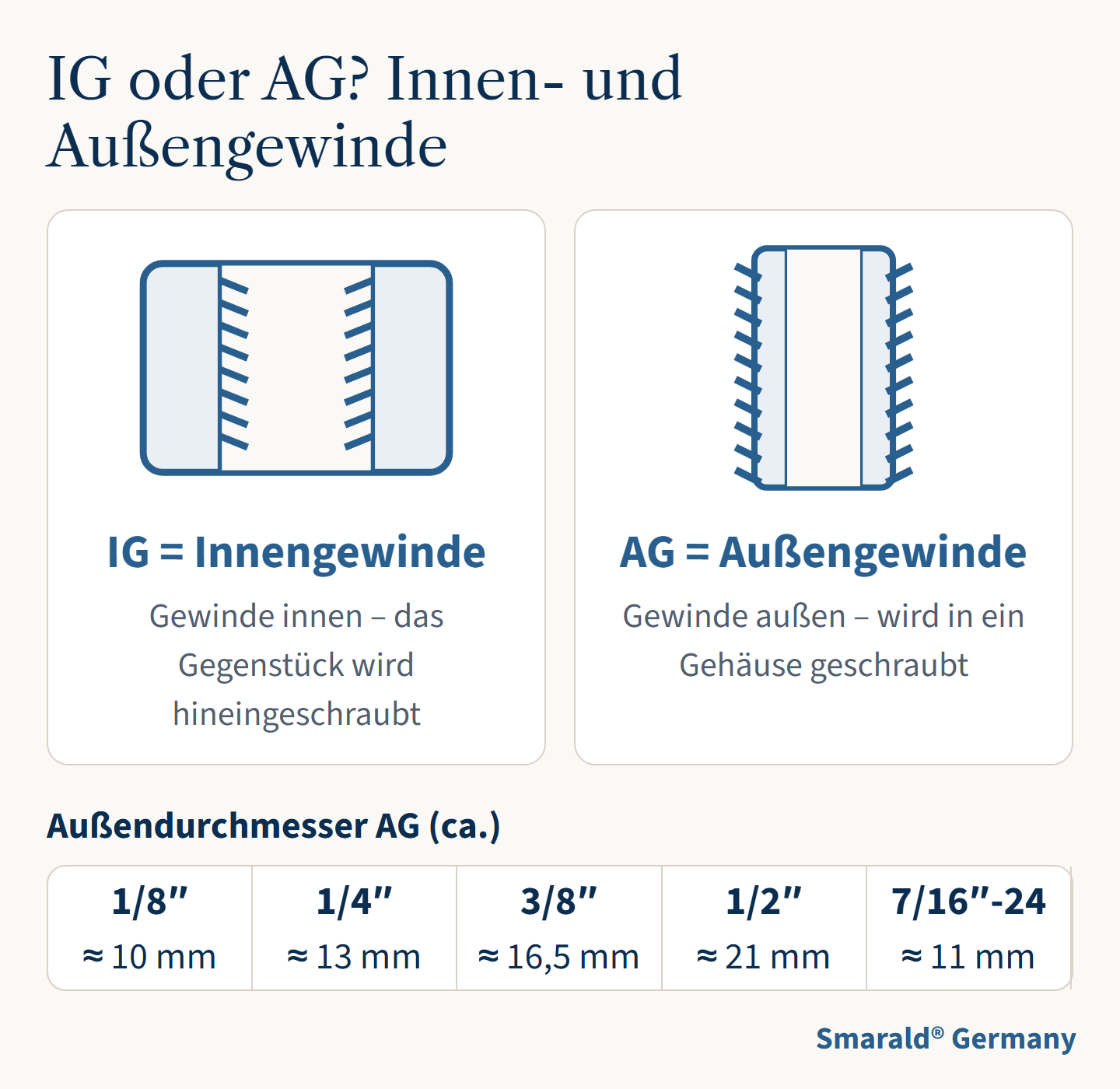

2. Gewinde: IG und AG

Viele Verbinder haben auf einer Seite einen Schlauchanschluss und auf der anderen ein Gewinde – etwa zum Einschrauben in ein Filtergehäuse.

• IG = Innengewinde (das Gewinde ist innen)
• AG = Außengewinde (das Gewinde ist außen)

Die Angabe „1/4" × 3/8" IG“ bedeutet also: Schlauch 1/4" auf der einen Seite, Innengewinde 3/8" auf der anderen. Grobe Orientierung für den Außendurchmesser eines Außengewindes: 1/8" ≈ 10 mm, 1/4" ≈ 13 mm, 3/8" ≈ 16,5 mm, 1/2" ≈ 21 mm. Kühlschrankanschlüsse haben oft das Gewinde 7/16"-24 (≈ 11 mm).

Eselsbrücke: Beim Innengewinde verstecken sich die Rillen innen – wie bei einer Mutter. Beim Außengewinde sieht man sie von außen – wie bei einer Schraube.

3. Welche Form brauche ich?

• Gerade – zwei Schläuche oder Schlauch und Gewinde in einer Linie verbinden
• L-Winkel 90° – um Ecken herum, spart Platz im Unterschrank
• T-Stück – eine Leitung in zwei aufteilen, z. B. für Kühlschrank und Wasserhahn
• Y-Stück – wie das T-Stück, aber mit beiden Abgängen in eine Richtung
• Reduzierung – z. B. von 3/8" auf 1/4"

4. Tipps für die Montage

• Schlauch mit einem Schlauchschneider gerade abschneiden – schräge oder gequetschte Enden werden undicht.
• Schlauch kräftig bis zum Anschlag einstecken, dann den Sicherungsclip aufsetzen.
• Zum Lösen: Wasser abstellen, Clip abnehmen, den Ring am Verbinder hineindrücken und den Schlauch herausziehen.
• Gewinde ohne O-Ring mit Teflonband abdichten.

Die drei häufigsten Fehler

1. Innen- statt Außendurchmesser gemessen. Dann bestellt man eine Größe zu klein. Gemessen wird immer außen.
2. Schlauch nicht bis zum Anschlag eingesteckt. Er scheint zu halten, tropft aber nach ein paar Stunden. Tipp: Die Einstecktiefe vorher mit einem Stift am Schlauch markieren – dann sieht man, ob er ganz drin ist.
3. Schlauch mit der Zange abgekniffen. Das Ende wird oval und dichtet nicht. Besser: Schlauchschneider oder ein scharfes Cuttermesser, gerade im rechten Winkel.

Passend dazu im Shop: PE-Schläuche, gerade Steckverbinder, L-Winkel 90°, T-Stücke, Y-Stücke.

Kurz gesagt: Außendurchmesser messen – 6,35 mm = 1/4", 7,9 mm = 5/16", 9,5 mm = 3/8". Die Form danach wählen, welchen Weg das Wasser nehmen soll. Schlauch gerade abschneiden und bis zum Anschlag einstecken.

Unsicher, welche Größe Sie haben? Schicken Sie uns ein Foto mit Lineal an kontakt@smarald.com – wir helfen gern.
